产品编号: REVConnect 10GX 屏蔽插头

REVConnect 10GX STP 现场安装插头，金属

REVConnect 10GX 屏蔽插头有单个包装和 24 个散装包装。

  • 上架时间:
    全球
  • 状态:
    有源

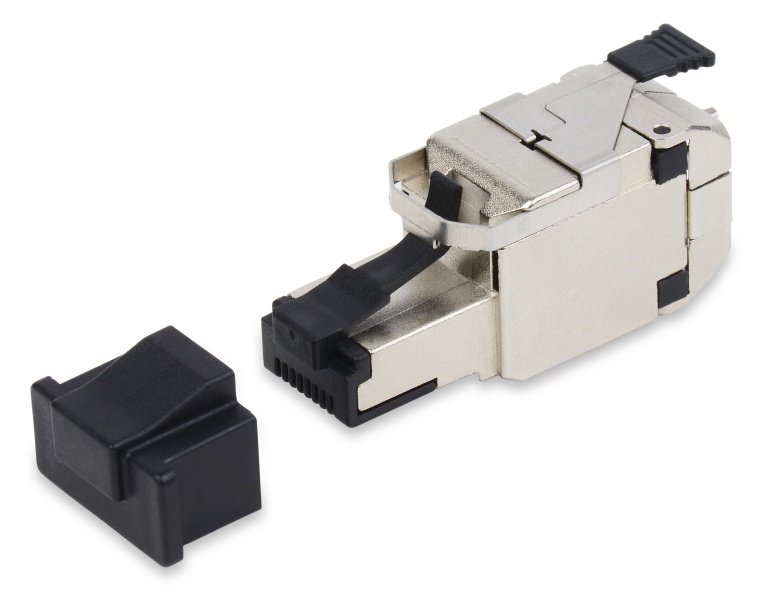

REVConnect 10GX 屏蔽插头
  • REVConnect 10GX 屏蔽插头
1 的 1

规格

Expand All

适合应用

10GX 屏蔽系统，TIA 屏蔽 6A 类，ISO EA 级，10GBASE-T

总高度

0.73 in

总宽度

1.1 in

深度

1.81 in

接线图

T568A/B

包装

塑料袋单独包装。

重量

0.048 lbs

介电强度

1,000V RMS @ 60 Hz，持续 1 分钟（信号对地）

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

KeyConnect

工具兼容性

RVUTT01 端接工具

插头/插孔兼容性

RJ45

端接前端连接

对插连接

端接前端连接耐久性

750 次循环

端接后部连接

对插连接

端接后部连接耐久性

200 次循环

线缆/连接器固定

15 lbs.

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

UL等级

UL94V-0

数据类别

6A 类

TIA/EIA合规

6A 类 - TIA 568.C.2，6A 类 - ISO/IEC 11801:2002 Ed.2

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

UL阻燃性

UL2043 空气处理空间

安全认证

c(UL)us认证

相关零件

请参考REVConnect WAP - 摄像头兼容性指南

备注

请参阅安装指南 PX106435。

更新和修订

修订编号：0.418 修订日期：10-24-2025

更新和修订

修订编号：0.418 修订日期：10-24-2025


Report An Error

零件编号

货号 颜色 包装 绝缘线径
RVAEFPSME-B24 金属 24 个装 1.3 毫米至 1.45 毫米
RVAFPSME-B24 金属 24 个装 0.9 毫米至 1.3 毫米
RVAEFPSME-S1 金属 单件包装 1.3 毫米至 1.45 毫米
RVAFPSME-S1 金属 单件包装 0.9 毫米至 1.3 毫米
