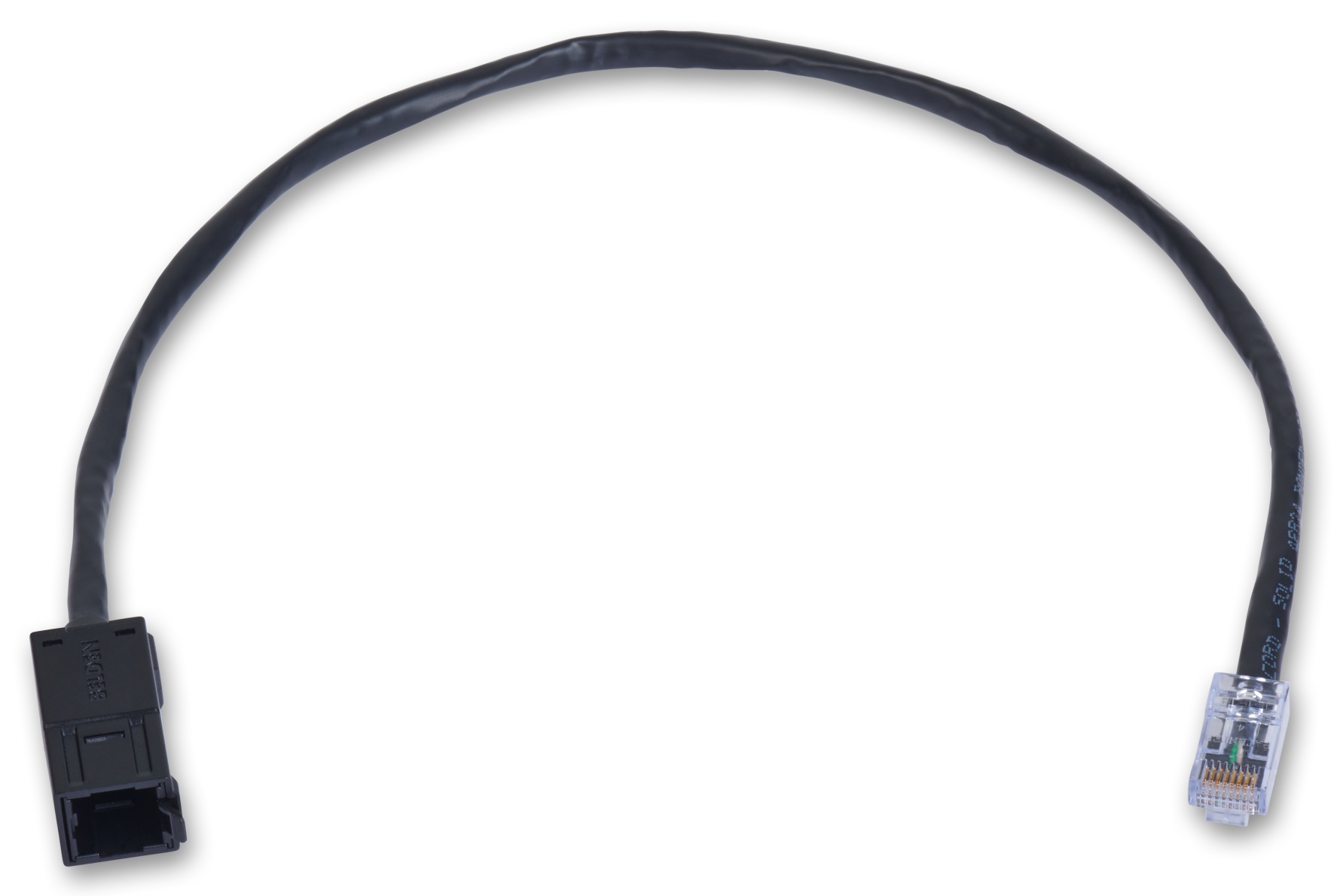

产品编号: RV6FFPUBK18O-S1

REVConnect I/O FlexPlug，CAT6+，粘连线对，1/包，4 对，23 AWG 实心线，T568A/B-T568A/B

REVConnect I/O FlexPlug，CAT6+，单个包装（含 1 芯），粘连线对，4 对，23 AWG 实心线，UTP，CMR/CMX，T568A/B-T568A/B

  • 上架时间:
    全球
  • 状态:
    有源
RV6FFPUBK18O-S1
  • RV6FFPUBK18O-S1
1 的 1

规格

Expand All

适合应用

4800 和 3600 系统，TIA 6 类，ISO E 级，1000 Base-T

导体

AWG Stranding Material No. of Pairs
23 Solid BC - Bare Copper 4

绝缘

Material
PO - Polyolefin

外层护套

Material
PVC - Polyvinyl Chloride

标称总直径

0.255 in.

材料

PVC - 聚氯乙烯

接线图

T568A/B-T568A/B

包装

透明塑料袋单独包装。

重量

0.120 lbs

材料

Description Material Type
Cable End 1, Plug Polycarbonate RJ45
Cable End 1, Connection Phosphor Bronze with 50u inch Gold over Nickel Plating RJ45 Blades
Cable End 2, Connection 50uin Gold plated contacts REVConnect

介电强度

1,000 V RMS @ 60 Hz

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

高频

Frequency [MHz] Min. NEXT [dB] Min. RL (Return Loss) [dB]
1 MHz 65 dB 19.8 dB
4 MHz 65 dB 21.6 dB
8 MHz 65 dB 22.5 dB
10 MHz 65 dB 22.8 dB
16 MHz 63 dB 23.4 dB
20 MHz 61 dB 23.7 dB
25 MHz 59.2 dB 24 dB
31.25 MHz 57.3 dB 23 dB
62.5 MHz 51.3 dB 20 dB
100 MHz 47.3 dB 18 dB
200 MHz 41.4 dB 15 dB
250 MHz 39.5 dB 14 dB
300 MHz 37.2 dB 12.8 dB

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

最小弯曲半径（整体线缆）

2.75 in.

工具兼容性

RVUTT01 端接工具

插头/插孔兼容性

RJ45, REVConnect芯

端接后部连接

对插连接

端接接口

Termination Connection Durabilities
Cable End 1 - RJ45 Mated Connection 750 Cycles
Cable End 2 - RevConnect Mated Connection 200 Cycles

UL等级

UL94 V-0, UL1863

数据类别

第 6 类

TIA/EIA合规

第 6 类 - TIA 568.2-D、ISO/IEC 11801:2002 Ed.2

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

其他标准

FCC 第 68 部分, 子部分 F, IEC 60603-7

MII 命令 #39（中国 RoHS）

EUP 50

适合性 - 室内

是

适合性 - 户外

是 - 仅线缆

安全认证

c(UL)us认证

相关零件

REVConnect

更新和修订

修订编号：0.73 修订日期：05-10-2023

更新和修订

修订编号：0.73 修订日期：05-10-2023


Report An Error

零件编号

货号 颜色 包装 包装方式 长度
RV6FFPUBK18O-S1 黑色 透明塑料袋单独包装。 单件包装 0.45 m
