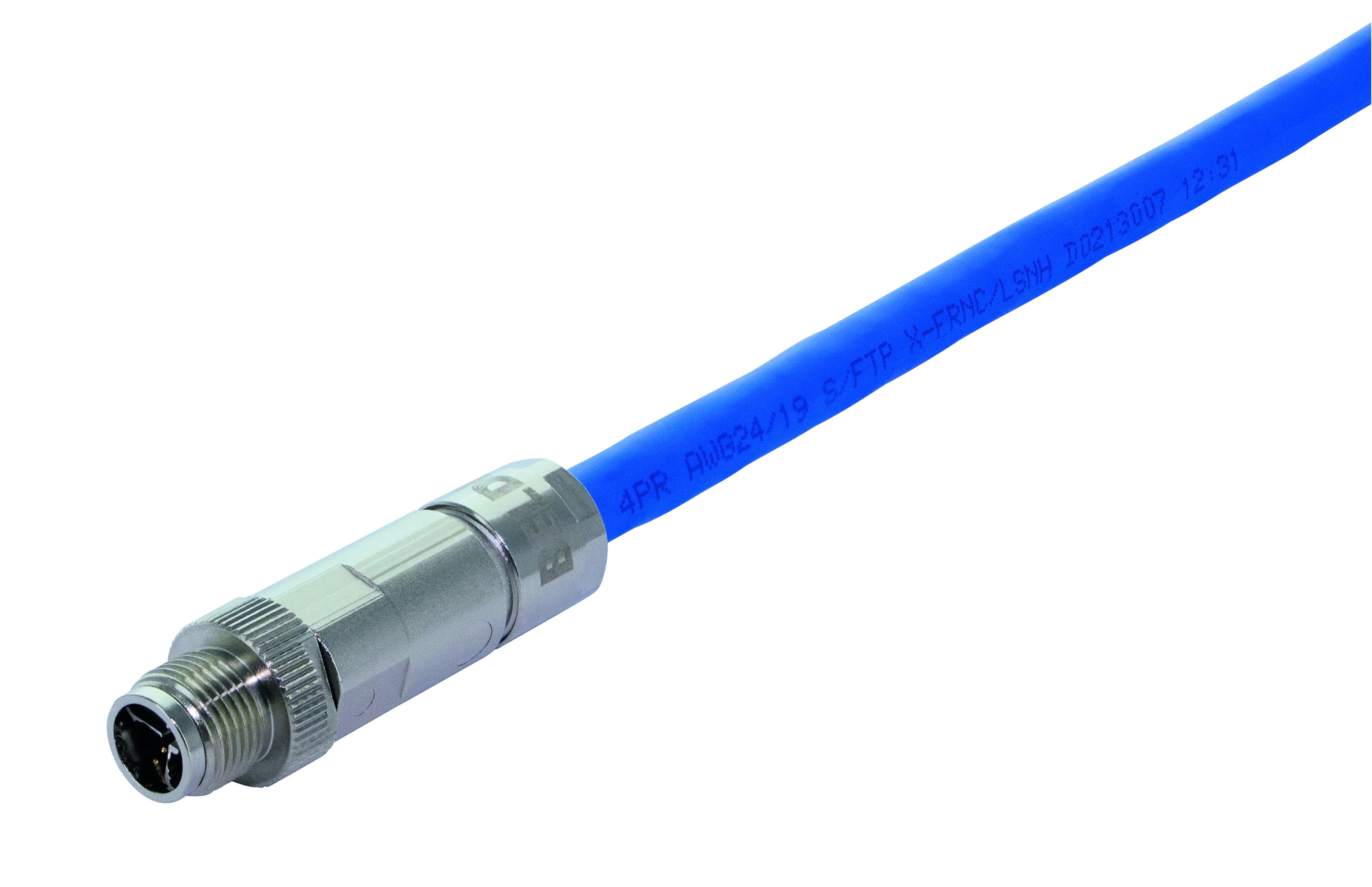

产品编号: BRSCCS 8X/9

M12 数据字段连接器，压接端接，坚固金属外壳，IP67 防护等级，8 针，X 型编码，屏蔽，直插式，48V，0.5A

M12 数据字段连接器，压接端接，坚固金属外壳，IP67 防护等级，8 针，X 型编码，屏蔽，直插式，48V，0.5A，适用于符合 EN45545 Cat6a 标准的铁路应用

  • 上架时间:
    全球
  • 状态:
    有源
BRSCCS 8X/9
5 的 5

规格

Expand All

产品系列

数据连接器

面 1 产品子系列

数据连接器

连接器类型

可现场连接

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

8（包含在包装中）

1侧编码

X

屏蔽类型

屏蔽

连接类型

连接螺钉

额定电压

48 伏

额定冲击电压

1.5 千伏

工作电压

50 V AC / 60 V DC

数据传输类型

6A 类

数据传输速率

10 Gbit/s

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^8 欧姆

插拔次数

§200

连接类型

压接

最大电线绝缘直径

Ø 6 毫米至 8.5 毫米 Ø

应力释放

线缆接头

适用线缆

密封垫片 Ø6 - Ø8.5 mm

环境温度（运行）*

-55 °C 到 +85 °C，注意降额

防护等级/IP等级**

IP67

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜合金

第1面 触点镀层

铜/金

触点载体材料

PA

触点载体颜色

灰色

阻燃等级（触点载体）

UL 94 V-0 / F2

外壳材料

Zamak

外壳电镀

镍

外壳颜色

银色

线缆接头材料

铜锌

线缆接头镀层

镍

线缆接头垫圈

NBR

应变消除材料

PBT GF

可燃性等级（应变释放）

UL 94 V-0 / F2

连接件材料

铜锌

连接件镀层

铜/镍

屏蔽材料

铜锌镀镍

紧固力矩（接触螺钉）

1.5 -2.0 Nm（最大 3.0Nm），手紧

RoHS合规

是，但有例外

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
