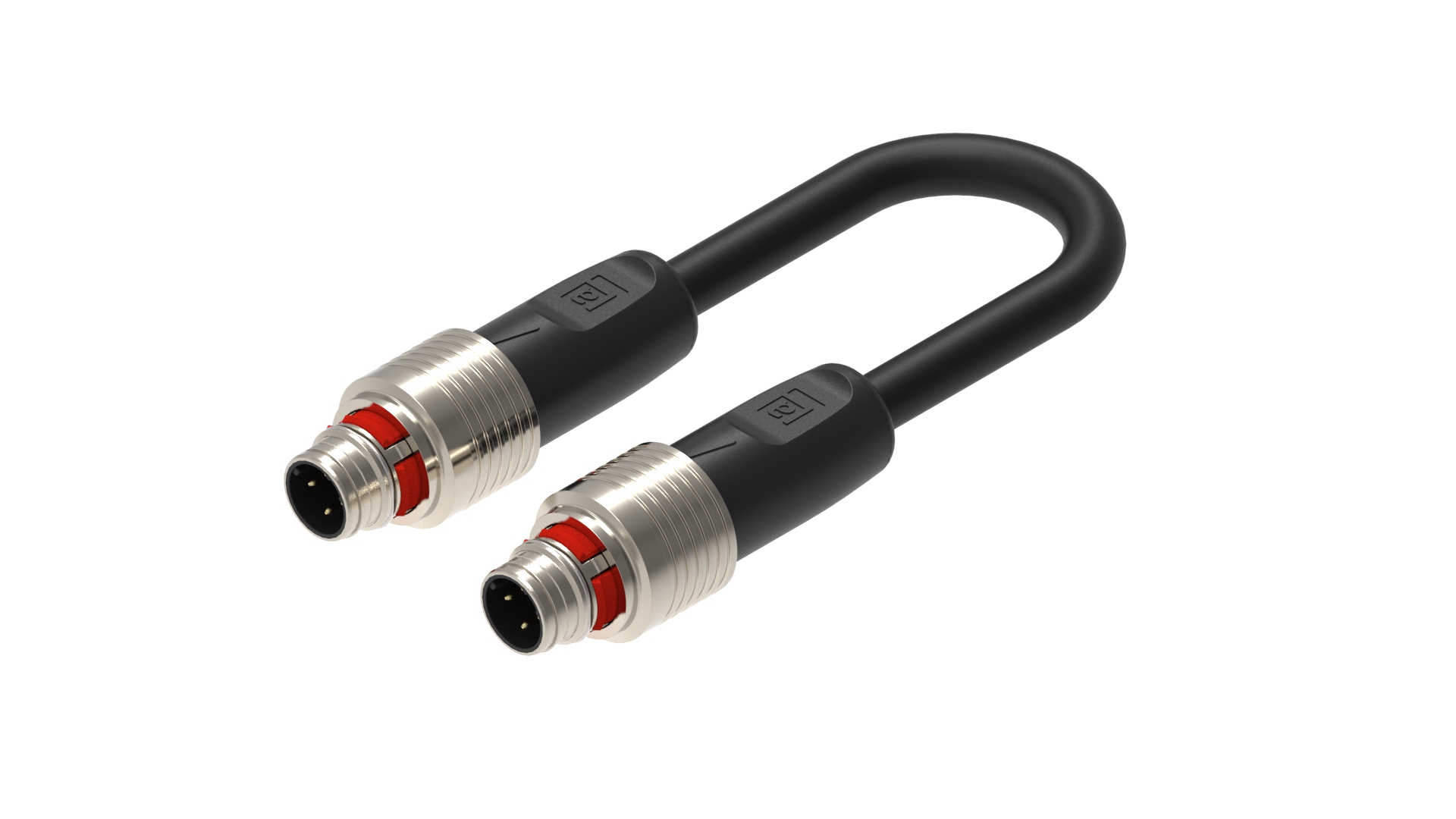

数据连接器 - RP12M-MSSV4D-RP12M-MSSV4D-0508

M12 线组，推拉式。符合 IEC 61076-2-010、Rolling Stock、EN45545-2、PUR 黑色电缆、屏蔽、公对公、直对直、D 型编码、4 针、2x0.34mm²、PoE、100BASE-T、CAT 5、50 V AC / 60 V DC、4 A、- 40 °C - + 85 °C（工作温度）、IP65、IP67、DIN EN 60332-1-2、VDE 0482-332-1-2、IEC 60332-1-2、UL VW-1、CSA FT-1、DIN EN 50267-2-1、IEC 60754-1、VDE 0482-267-2-1、不含润湿漆干扰物质、不含硅酮、低温柔韧性

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

1侧表面视图

产品系列	数据连接器
连接器类型	预铸线，双端
屏蔽类型	屏蔽
额定电压	60 V
额定冲击电压	1.5 kV
工作电压	50 V AC / 60 V DC
额定电流	4 A
数据传输类型	快速以太网 Cat5e
数据传输速率	100 Mbit/s

1侧技术数据

面 1 产品子系列	M12 铁路推拉
第1面接触类型/性别	公头
连接器设计	直形
连接类型	卡扣环
引脚数	4
1侧编码	D
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	- 40 °C - + 85 °C
防护等级/IP等级**	IP65、IP67
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)
触点基材	铜锡
第1面触点镀层	铜/金
触点载体材料	PA
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
成型主体材料	PA
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94 V-0
连接件材料	PA
屏蔽材料	GD-Zn，镀镍
紧固扭矩（连接件）	推拉

线缆数据

线缆编号	508
导体尺寸	0.34 mm²
电线数量	4
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
导体材料	铜
线缆护套材料	X-FRNC
线缆护套颜色	黑色
线缆直径D	ø 6.70 ± 0.30 毫米
电线绝缘材料	聚烯烃
绝缘线径	ø 1.63 ± 0.05 毫米
整体屏蔽（线缆）	Cu-ETP1镀锡
箔屏蔽	Al-PT箔带
环境温度（固定安装）	- 40 °C - + 90 °C
环境温度（活动安装）	- 40 °C - + 90 °C
阻燃等级（线缆护套）	阻燃性符合。 IEC 45545：IEC 60332-1-2、EN50305 和 IEC60332-3-25 类别 D
线缆特性	电缆符合 DIN 5510-2、EN50153、EN50155、EN50305 和 CEN/TS 45545 等国际铁路标准相关部分的要求
缆芯颜色	白色 & 蓝色，黄色 & 橙色

技术数据第 2 面

面 2 产品子系列	M12 铁路推拉
第 2 面接触类型/性别	公头
连接器设计，第 2 面	直形
附件类型，侧面 2	卡扣环
引脚数，第 2 侧	4
编码，第 2 面	D
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
防护等级/IP 等级，侧面 2**	IP65、IP67
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别，第 2 侧	III类，依据DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	铜锡
触点镀层，第 2 面	铜/金
接触承载材料，第 2 面	PA
联系人颜色，第 2 面	黑色
可燃性等级（接触承载者），第 2 面	UL 94 V0
模制主体材料，侧面 2	PA
模压机身颜色，第 2 面	黑色
可燃性等级（成型体），第 2 面	UL 94 V0
附件材料，第 2 面	PA
屏蔽材料，第 2 面	GD-Zn，镀镍
紧固扭矩（附件），第 2 侧	推拉

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	IEC 60754-1、EN 50267-1-2、HCL ˂ 0.4%
耐油性	IEC 60811-2-1, EN 50306 par 4.8, EN 50306 par 4.9, EN 50306 par 4.10

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

历史

更新和修订	修订编号：0.16 修订日期：05-04-2025

信息

更新和修订	修订编号：0.16 修订日期：05-04-2025

Report An Error

零件编号

货号	商品描述
935302008	RP12M-MSSV4D-RP12M-MSSV4D-0508-0500
935302007	RP12M-MSSV4D-RP12M-MSSV4D-0508-0300
935302006	RP12M-MSSV4D-RP12M-MSSV4D-0508-0200
935302005	RP12M-MSSV4D-RP12M-MSSV4D-0508-0100
