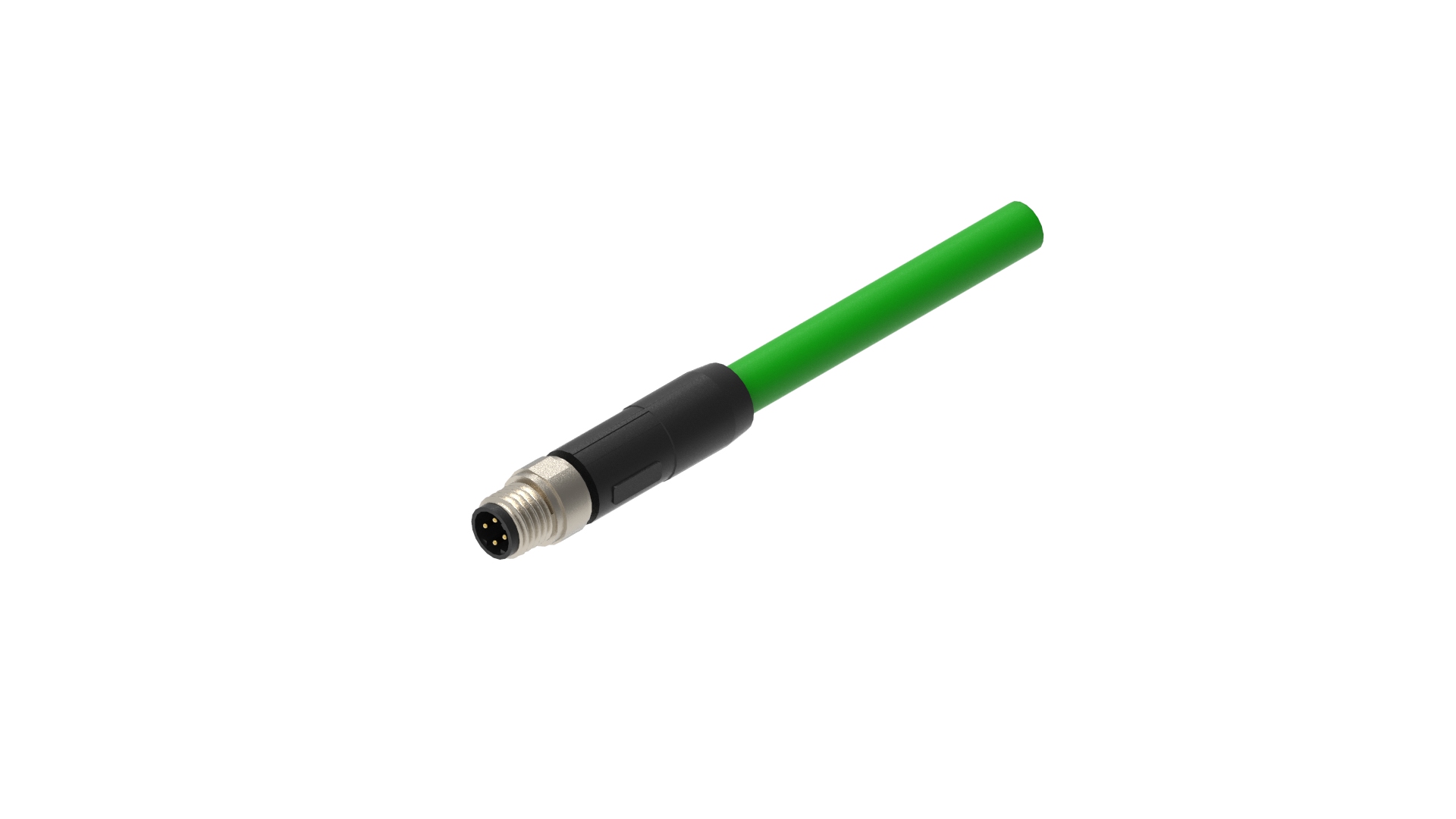

数据连接器-RSMGVS-4D-RSMWVS-4D-0467

用于 PROFINET 应用的 M8 双头线缆，快速以太网 Cat 5e，高达 100 Mbit/s，屏蔽，4 极，D 编码，公对公，直角到弯角，PUR 绿色电缆，AWM 20549，ø 6.5 ±0.20 毫米，导线尺寸 2x2x0.34 毫米²，48 V AC / 60 V DC 工作电压，额定电流 4 A，适用于 IP65 和 IP67 环境

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

产品系列	数据连接器
连接器类型	预铸线，双端
屏蔽类型	屏蔽
额定电压	60 V
额定电压（UL）	30 V
额定冲击电压	1.5 kV
工作电压	48 V AC / 60 V DC
额定电流	4 A
额定电流（UL）*	0.5 A
数据传输类型	快速以太网 Cat5e
数据传输速率	100 Mbit/s

1侧技术数据

面 1 产品子系列	M8 4D
第1面接触类型/性别	公头
连接器设计	直形
连接类型	连接螺钉
引脚数	4
1侧编码	D
接触电阻	10 mOhm
绝缘电阻	˃ 10^8 欧姆
插拔次数	≤ 100
环境温度（运行）*	- 25 °C - + 90 °C
防护等级/IP等级**	IP65、IP67
设计标准	IEC 61076-2-114
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)
触点基材	铜锡
第1面触点镀层	铜/金
触点载体材料	PA
触点载体颜色	黑色
成型主体材料	TPU
成型主体颜色	黑色
外壳材料	TPU
外壳颜色	黑色
连接件材料	铜锌
连接件镀层	镀镍
紧固扭矩（连接件）	M 8x1：20 Ncm，手紧
注	请勿在施加负载时连接或断开。

线缆数据

线缆编号	467
导体尺寸	2x2x0.34 毫米²
电线数量	4
最小弯曲半径（固定安装）	5 x D
最小弯曲半径（活动安装）	10 x D
导体材料	铜
线缆护套材料	PUR
线缆护套颜色	绿色
线缆直径D	ø 6.5 ± 0.20 毫米
电线绝缘材料	PE
绝缘线径	ø 1,63 ± 0.05 毫米
整体屏蔽（线缆）	Cu-ETP1镀锡
箔屏蔽	AL-PETP
环境温度（固定安装）	- 25 °C - + 90 °C
环境温度（活动安装）	-25 °C - +60 °C
环境温度（拖链安装）	- 5 °C - + 60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	FT-2
线缆特性	不含危险材料
缆芯颜色	四边形：白色 & 蓝色的 & 黄色的 & 橙子

技术数据第 2 面

面 2 产品子系列	M8 4D
第 2 面接触类型/性别	公头
连接器设计，第 2 面	斜角
附件类型，侧面 2	连接螺钉
引脚数，第 2 侧	4
接触电阻，第 2 面	10 mOhm
绝缘电阻，第 2 侧	˃ 10^8 欧姆
配接周期，第 2 面	≤ 100
环境温度（运行），第 2 侧*	- 25 °C - + 90 °C
工作温度（UL），第 2 面	最大 + 90 °C
防护等级/IP 等级，侧面 2**	IP65、IP67
设计标准，第 2 面	IEC 61076-2-114
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别，第 2 侧	III类，依据DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	铜锡
触点镀层，第 2 面	铜/金
模制主体材料，侧面 2	TPU
模压机身颜色，第 2 面	黑色
外壳材料，侧面 2	TPU
外壳颜色，第 2 面	黑色
附件材料，第 2 面	铜锌
附件电镀，侧面 2	镀镍
紧固扭矩（附件），第 2 侧	M 8x1：20 Ncm，手紧

认证

UL申请号	E469096
UL	UL 1863；cULus

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	IEC 60754-1

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	声明降额

历史

更新和修订	修订编号：0.29 修订日期：02-03-2025

信息

更新和修订	修订编号：0.29 修订日期：02-03-2025

Report An Error

零件编号

货号	商品描述	线缆长度
935036001	RSMGVS-4D-RSMWVS-4D-0467/01 M	1 m
935036002	RSMGVS-4D-RSMWVS-4D-0467/02 M	2 m
935036003	RSMGVS-4D-RSMWVS-4D-0467/05 M	5 m
935036004	RSMGVS-4D-RSMWVS-4D-0467/10 M	10 m
