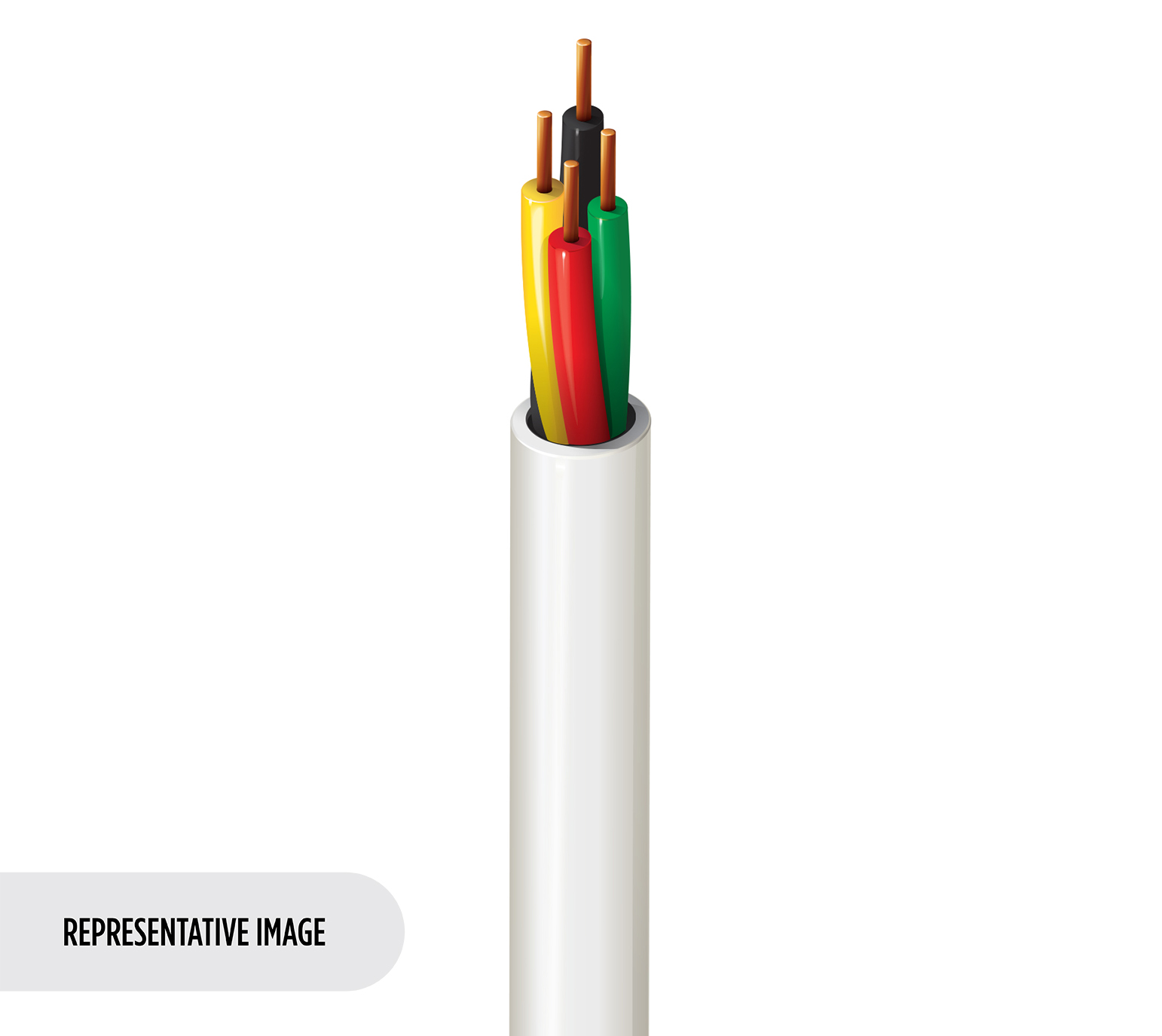

产品编号: 1242A

音频、控制 & 仪器线、#22-4C、CM

音频、控制 & 仪器电缆，4-22 AWG 实心裸铜导体，聚烯烃绝缘，PVC 护套，CM 额定值

  • 上架时间:
    全球
  • 状态:
    有源
1242A
  • 1242A
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 22 AWG Solid BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PO - Polyolefin 0.009 in (0.23 mm) 0.0437 in (1.11 mm) Green, Red, Yellow, Black

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.156 in (3.96 mm)

线缆外廓直径（标称）

0.156 in (3.96 mm)

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
17.8 Ohm/1000ft (58.4 Ohm/km) 15 pF/ft (49 pF/m) 1540 ns/ft 0.17 µH/ft (0.56 µH/m) 66% 2.2 Amps per Conductor at 25ºC

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100m]
1 0.53

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
1.54 in (39.1 mm) 1.54 in (39.1 mm)

最大拉伸张力

32 lb (15 kg)

线缆毛重

15 磅/1000 英尺（22 千克/公里）

环境适应性

室内-立管，室内

阻燃性/遇火反应

UL 1685 UL 荷载， UL 1685 垂直托盘， IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

数据类别

第 3 类

英国监管合规性

UKCA标识

更新和修订

修订编号：0.545 修订日期：09-15-2025

更新和修订

修订编号：0.545 修订日期：09-15-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1242A T35U1000 米色，淡黄褐色 非盘绕式 1,000 ft 612825109686
1242A 008U1000 灰色 非盘绕式 1,000 ft 612825109693
