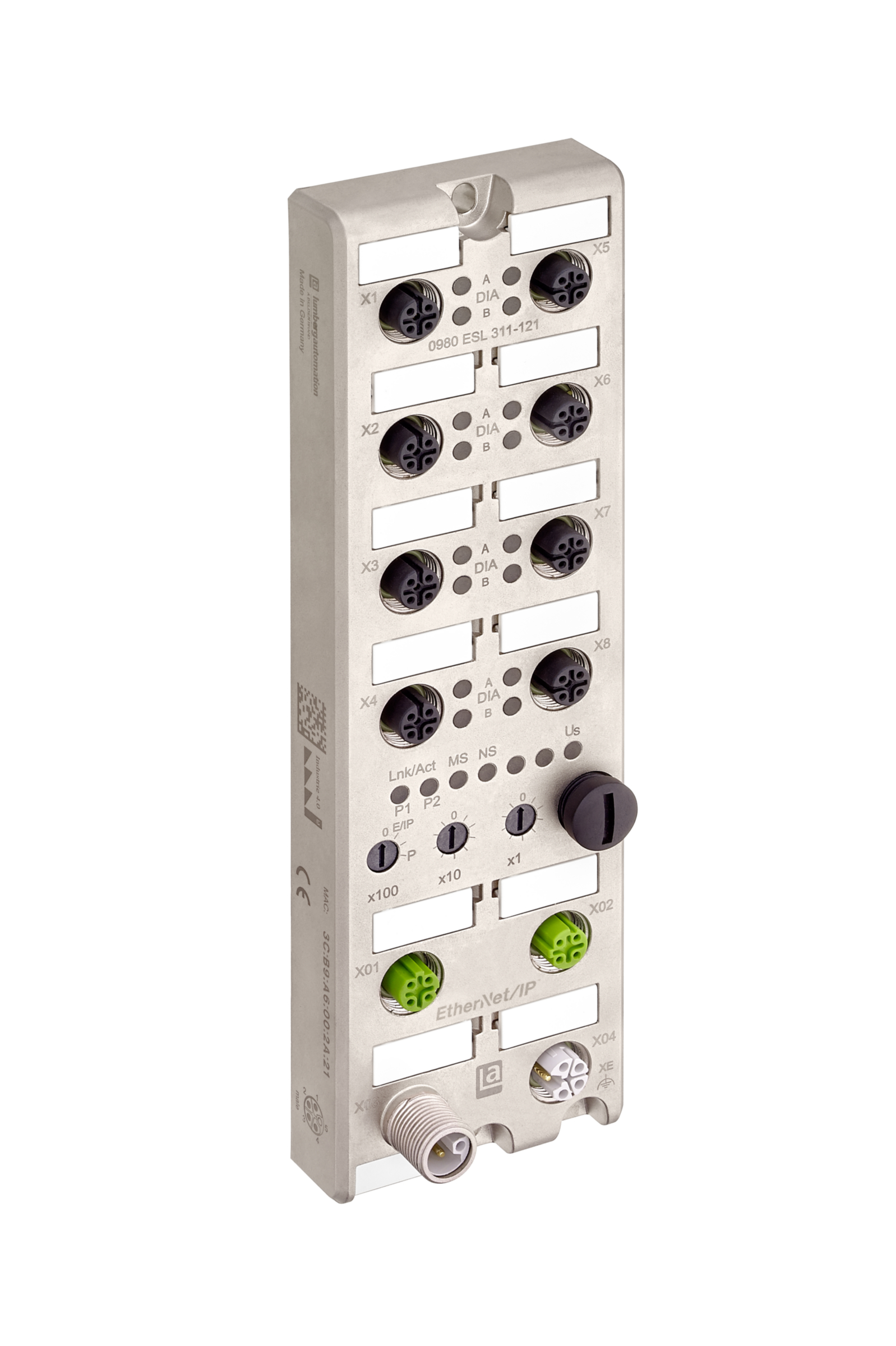

工业以太网数字 I/O 模块

LioN-P，独立 I/O，以太网/IP，工业金属外壳，60 毫米，最高防护等级 IP69K，16 个数字输入/输出通道（通用 I/O）（2 A），8 x M12 A 编码 I/O 连接，5 极，2 x M12 D 编码总线连接，4 极，2 x M12 L 编码电源连接，5 极

规格

外壳材料	金属，锌压铸
外壳电镀	镍，哑光
外壳颜色	金属灰
防护等级/IP等级**	IP65、IP67、IP69K
是否封装	是
尺寸（宽x高x深）	60 mm x 31 mm x 200 mm
重量	500 g
环境温度（运行）*	-20 °C 至 70 °C
环境温度（存储/运输）	-25 °C 至 85 °C
允许湿度（运行）	5 % ... 95%（对于 UL 应用，最大 80%）
允许湿度（存储/运输）	5 % ... 95%（对于 UL 应用，最大 80%）
气压（运行）	80 kPa … 106 kPa（海拔 2000 米以下）
气压（存储/运输）	80 kPa … 106 kPa（海拔 2000 米以下）
阻燃等级	UL 94（IEC 61010）
防护等级	III，IEC 61140，EN 61140，VDE 0140-1
污染等级	3 根据。符合 EN 60664-1、VDE 0110-1
抗振能力	15 克/5-500 赫兹
抗冲击性	50 克/11 毫秒
平均无故障时间（MTTF）	405 年。根据 Telcordia SR-332 (2011) 20°C
触点基材	M12，D 型编码，CuSn，镀金 \| M12 电源，L 型编码，CuNi，镀金
触点载体材料	PA
O形圈材料	FKM
安装类型	2 孔螺丝安装。使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。
紧固扭矩（固定螺丝）	M4: 1 Nm
紧固扭矩（接地连接（FE））	M4: 1 Nm
紧固扭矩（总线连接）	M12: 0.5 Nm
紧固扭矩（电源连接）	M12: 0.5 Nm
紧固扭矩（I/O连接）	M12: 0.5 Nm
随附零件	可粘贴标签：15x，密封盖：5x M12

协议（EtherNet/IP）	EtherNet/IP
连接	M12 LAN，4 极，D 编码
连接数量	2
规格	CIP V3.2x、EIP 适配 CIP V1.2x
传输速率	快速以太网（10/100 Mbit/s），全双工
传输方式	100 BASE-TX，具有自动协商和自动交叉功能
周期时长/请求数据包间隔（RPI）	最小值1ms
寻址	BootP，DHCP，旋转地址开关
地址开关范围	0 至 255 十进制
连接类型	专属所有者，仅输入，仅收听
CIP消息连接限制	6
CIP I/O连接限制	3
快速连接（QC）	支持，≤ 500 毫秒
设备级环（DLR）	支持，基于信标
支持的网络协议（其他）	ACD，ARP，BootP，DHCP，HTTP，IGMP，Ping，TCP/IP

EMC指令	2014/30/EU
EN 61000-4-2 静电放电 (ESD)	标准 B；4kV 接触放电，8kV 空气放电
CN 61000-4-3 电磁场	标准 A；场强：10V/m
EN 61000-4-4 快速瞬变（突发）	标准 B，2 kV
EN 61000-4-5 浪涌电压	标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口
EN 61000-4-6 传导抗扰度	标准 A；测试电压 10V
EN 55022 无线电干扰特性	A级

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
系统电源连接备注	*请勿在电压下连接/断开！
更新和修订	修订编号：0.87 修订日期：05-24-2023
