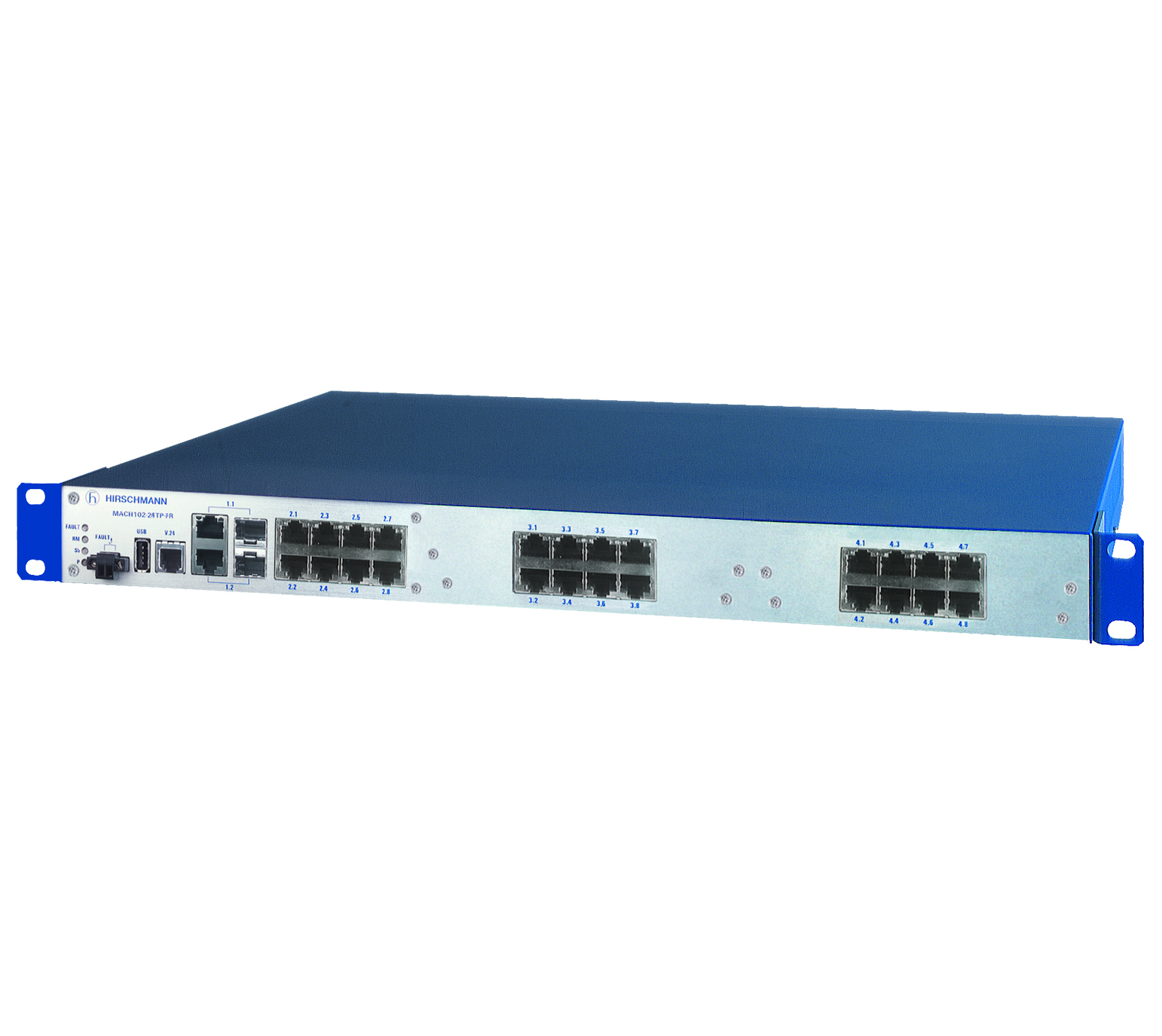

机架安装-MACH102-24TP-FR

26 端口快速以太网/千兆以太网工业工作组交换机（2 x GE、24 x FE），管理型，软件第 2 层专业版，存储转发交换，无风扇设计，冗余电源

上架时间:

全球
状态:

可用性有限/被动
替代: GRS103-22TX/4C-2HV-2A

报价

MACH102-24TP-FR

规格
零件编号
资源

规格

产品描述

描述	26 端口快速以太网/千兆以太网工业工作组交换机（2 x GE、24 x FE），管理型，软件第 2 层专业版，存储转发交换，无风扇设计，冗余电源
端口类型和数量	总共 26 个端口；24 个（10/100 BASE-TX、RJ45）和 2 个千兆组合端口

产品生命周期

生命周期	可用性有限/被动 - 产品即将进入生命周期结束
上架时间	无源
最后订购日期	2023-12-31
最后交货日期	2024-06-30

更多接口

电源/信号触点	1 x 插入式接线端子，2 针，输出可手动或自动切换（最大 1 A，24 V DC bzw。 24 伏交流电
V.24 接口	1 x RJ11 插座，用于设备配置的串行接口
USB接口	1 x USB 用于连接自动配置适配器 ACA21-USB

网络规模 - 线缆长度

双绞线（TP）	0-100 m
单模光纤 (SM) 9/125 µm	快速以太网：参见 SFP LWL 模块 M-FAST SFP-SM/LC 和 M-FAST SFP-SM+ /LC；千兆以太网：参见 SFP LWL 模块 M-SFP-LX/LC
单模光纤 (LH) 9/125 µm（长距离收发器）	快速以太网：参见 SFP LWL 模块 M-FAST SFP-LH/LC；千兆以太网：参见 SFP LWL 模块 M-SFP-LH/LC 和 M-SFP-LH+ /LC
多模光纤 (MM) 50/125 µm	快速以太网：参见SFP LWL模块M-FAST SFP-MM/LC；千兆以太网：参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC
多模光纤 (MM) 62.5/125 µm	快速以太网：参见SFP LWL模块M-FAST SFP-MM/LC；千兆以太网：参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC

网络规模 - 可级联性

线型/星型拓扑结构	任意
多个环结构（HIPER环）交换机	50（重新配置时间 < 0.3 秒）

电源要求

工作电压	100 - 240 VAC，47 - 63 Hz（冗余）
功耗	17 W
电源热输出（单位：BTU (IT)/h）	58
冗余功能	HIPER-ring（环结构）、MRP（IEC-ring 功能）、RSTP 802.1D-2004、冗余网络/环耦合、双归属、链路聚合、冗余 100 - 240 VAC 电源

软件

交换	禁用学习（集线器功能）, 独立 VLAN 学习, 快速老化, 静态单播/多播地址条目, QoS/端口优先级（802.1D/p）, TOS/DSCP 优先级, 每个端口的出口广播限制器, 流量控制（802.3X）, VLAN（802.1Q）, GARP VLAN 注册协议（GVRP）, 双 VLAN 标记（QinQ）, 语音 VLAN, GARP 多播注册协议（GMRP）, IGMP 侦听/查询器（v1/v2/v3）
冗余	MRP 的高级环网配置, HIPER-Ring（管理器）, HIPER-Ring（环交换机）, 快速 HIPER-Ring, 带 LACP 的链路聚合, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余管理器, 媒体冗余协议 (MRP) (IEC62439-2) - 冗余客户端, 冗余网络耦合, RSTP 802.1D-2004 (IEC62439-1), MSTP (802.1Q), RSTP 防护
管理	双软件映像支持、TFTP、LLDP (802.1AB)、LLDP-MED、SSHv1、SSHv2、V.24、HTTP、HTTPS、Traps、SNMP v1/v2/v3、Telnet
诊断	管理地址冲突检测、地址重新学习检测、MAC 通知、信号联系、设备状态指示、TCPDump、LED、系统日志、带自动禁用功能的端口监控、链路抖动检测、过载检测、双工不匹配检测、链路速度和双工监控、RMON（1,2,3,9）、端口镜像 1:1、端口镜像 8:1、端口镜像 N:1、系统信息、冷启动自检、铜缆测试、SFP 管理、配置检查对话框、交换机转储
配置	自动配置适配器 ACA11 有限支持（RS20/30/40、MS20/30）、自动配置撤消（回滚）、配置指纹、带自动配置的 BOOTP/DHCP 客户端、DHCP 服务器：每个端口、DHCP 服务器：每个 VLAN 的池、DHCP 服务器：选项 43、自动配置适配器 ACA21/22（USB）、HiDiscovery、带选项 82 的 DHCP 中继、命令行界面 (CLI)、CLI 脚本、全功能 MIB 支持、基于 Web 的管理、上下文相关帮助
安全性	基于 IP 的端口安全、基于 MAC 的端口安全、基于端口的 802.1X 访问控制、访客/未经身份验证的 VLAN、RADIUS VLAN 分配、每端口多客户端身份验证、MAC 身份验证旁路、受 VLAN 限制的管理访问、HTTPS 证书管理、受限管理访问、适当使用横幅、SNMP 日志记录、本地用户管理、通过 RADIUS 进行远程身份验证
时间同步	带缓冲的实时时钟，SNTP客户端，SNTP服务器
工业概况	EtherNet/IP协议、PROFINET IO协议
其他	人工线缆交叉

环境条件

平均无故障时间 (MIL-HDBK 217F: GB 25 º C）	14.93 Years
工作温度	0-+50 °C
最低储存温度	-20-+85 °C
相对湿度（无冷凝）	10-95 %
尺寸（宽x高x深）	448 mm x 44 mm x 310 mm（不含固定支架）
重量	4.10 kg
安装类型	19" 控制柜
知识产权保护等级	IP20

EMC干扰耐受性

EN 61000-4-2 静电放电 (ESD)	4kV 接触放电，8kV 空气放电
EN 61000-4-3 电磁场	10 伏/米（80-2700 兆赫）
EN 61000-4-4 快速瞬变（突发）	2kV 电源线，4kV 数据线
EN 61000-4-5 浪涌电压	电源线：2 kV（线/地）、1 kV（线/线）、4 kV 数据线
EN 61000-4-6 传导免疫	10 伏（150 千赫 -80 兆赫）

EMC辐射抗扰度

EN 55022	EN 55022 A级
FCC CFR47 第 15 部分	FCC 47CFR 第 15 部分，A 类

认证

工业控制设备的安全性	cUL 508
信息技术设备的安全性	cUL 60950-1

可靠性

保修	60 个月（请参阅 "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"保修条款或详细信息）

交付清单和配件

需单独订购配件	快速以太网 SFP 模块、千兆以太网 SFP 模块、自动配置适配器 ACA21-USB、终端电缆、Industrial Hivision 网络管理软件
交付清单	MACH100 设备，信号触点接线端子，2 个带紧固螺钉的支架（预组装），外壳支脚 - 粘贴式，非加热设备电缆 - 欧式型号

其他说明

产品文档	https://www.doc.hirschmann.com
证书	https://www.doc.hirschmann.com/certificates.html
软件下载	https://my.belden.com/s/downloads

历史

更新和修订	修订号：0.190 修订日期：03-03-2026

信息

更新和修订	修订号：0.190 修订日期：03-03-2026

Report An Error

零件编号

货号	类型
943969501	MACH102-24TP-FR
