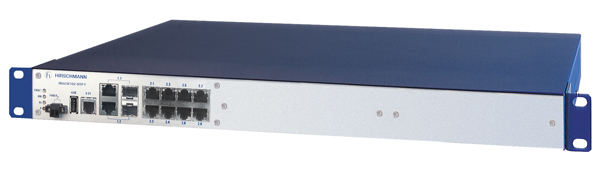

Product Number: MACH102-8TP-F
管理型10端口快速以太网19"交换机
10端口快速以太网/千兆以太网工业工作组交换机（2个GE端口，8个FE端口），管理型，第2层软件专业版，存储和转发交换，无风扇设计
-
可用性：
全球
-
全球库存：
Limited Availability/Passive
- Replaced By: GRS103-6TX/4C-1HV-2A
规格
产品描述
|
描述 |
10端口快速以太网/千兆以太网工业工作组交换机（2个GE端口，8个FE端口），管理型，第2层软件专业版，存储和转发交换，无风扇设计 |
|---|---|
|
端口类型和数量 |
总共10个端口；8个10/100 BASE-TX、RJ45端口和2个千兆光电复用口 |
产品生命周期
|
生命周期 |
可用性有限/被动 - 产品即将进入生命周期结束 |
|---|---|
|
上架时间 |
无源 |
|
最后订购日期 |
2023-12-31 |
|
最后交货日期 |
2024-06-30 |
更多接口
|
电源/信号触点 |
1个插入式接线盒，2引脚，输出可手动或自动切换（最大1 A，24 V DC或24 V AC） |
|---|---|
|
V.24接口 |
1个RJ11插座，用于设备配置的串行接口 |
|
USB接口 |
1个用于连接自动配置适配器ACA21-USB的USB接口 |
网络规模 - 线缆长度
|
双绞线（TP） |
0-100 m |
|---|---|
|
单模光纤（SM）9/125 µm |
快速以太网：参见SFP LWL模块M-FAST SFP-SM/LC和M-FAST SFP-SM+/LC；千兆以太网：参见SFP LWL模块M-SFP-LX/LC |
|
单模光纤（LH）9/125 µm（长距离收发器） |
快速以太网：参见SFP LWL模块M-FAST SFP-LH/LC；千兆以太网：参见SFP LWL模块M-SFP-LH/LC和M-SFP-LH+/LC |
|
多模光纤（MM）50/125 µm |
快速以太网：参见SFP LWL模块M-FAST SFP-MM/LC；千兆以太网：参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC |
|
多模光纤（MM）62.5/125 µm |
快速以太网：参见SFP LWL模块M-FAST SFP-MM/LC；千兆以太网：参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC |
网络规模 - 可级联性
|
线型/星型拓扑结构 |
任意 |
|---|---|
|
多个环结构（HIPER环）交换机 |
50（重构时间 |
电源要求
|
工作电压 |
100 - 240 VAC，47 - 63 Hz |
|---|---|
|
功耗 |
12 W |
|
电源热输出（单位：BTU (IT)/h） |
41 |
|
冗余功能 |
HIPER环，MRP，MSTP，RSTP - IEEE802.1D-2004，MRP和RSTP gleichzeitig，链路聚合 |
软件
|
交换 |
禁用学习（集线器功能），独立VLAN学习，快速老化，静态单播/组播地址，QoS/端口优先级（802.1D/p），TOS/DSCP优先级，每端口的出口广播限制器，流量控制（802.3X），VLAN（802.1Q），GARP VLAN注册协议（GVRP），VLAN双标签（QinQ），语音VLAN，GARP组播注册协议（GMRP），IGMP Snooping/Querier（v1/v2/v3） |
|---|---|
|
冗余 |
MRP高级环网配置，基于K8s平台的高可用性集群模式，一个逻辑DAC实体具有三台物理机，非常适合大规模网络部署，高可用性无缝冗余协议（HSR）（IEC62439-3），快速HIPER环，LACP链路聚合，MSTP（802.1Q），链路聚合MRP，RSTP保护，RSTP（快速生成树协议），MRP客户端， RSTP 802.1D-2004 |
|
管理 |
双软件镜像支持，TFTP，LLDP（802.1AB），LLDP-MED，SSHv1，SSHv2，V.24, HTTP，HTTPS，Trap，SNMP v1/v2/v3，Telnet |
|
诊断 |
管理地址冲突检测，地址再学习检测，MAC通知，信号触点，设备状态指示，TCPDump，LED，系统日志，带自动禁用功能的端口监控，链路抖动检测，过载检测，双工不匹配检测，链接速度和双工监控，RMON（1,2,3,9），端口镜像1:1，端口镜像8:1，端口镜像N:1，系统信息，冷启动自检，铜缆测试，SFP管理，配置检查对话框，交换机转存 |
|
配置 |
自动配置适配器ACA11有限支持（RS20/30/40，MS20/30），自动配置撤销（回滚），配置指纹，带自动配置功能的BOOTP/DHCP客户端，DHCP服务器：每个端口，DHCP服务器：每个VLAN的资源池，DHCP服务器：Option 43，自动配置适配器ACA21/22（USB），HiDiscovery，带Option 82的DHCP中继，命令行接口（CLI），CLI脚本编写，全功能MIB支持，基于Web的管理，上下文关联帮助 |
|
安全性 |
基于IP的端口安全，基于MAC的端口安全，采用802.1X协议的基于端口的访问控制，Guest/未经身份验证的VLAN，RADIUS VLAN分配，每个端口的多客户端身份验证，MAC身份验证绕过，访问被VLAN限制的管理功能，HTTPS证书管理，受限管理访问，适当的使用横幅，SNMP日志，本地用户管理，通过RADIUS实现远程身份验证 |
|
时间同步 |
带缓冲的实时时钟，SNTP客户端，SNTP服务器 |
|
工业概况 |
EtherNet/IP协议、PROFINET IO协议 |
|
其他 |
人工线缆交叉 |
环境条件
|
MTBF（MIL-HDBK 217F：Gb 25 ºC） |
15.67年 |
|---|---|
|
工作温度 |
0-+50 °C |
|
储存/运输温度 |
-20-+85 °C |
|
相对湿度（无冷凝） |
10-95 % |
|
尺寸（宽x高x深） |
448 mm x 44 mm x 310 mm（不含固定支架） |
|
重量 |
3.60 kg |
|
安装 |
19"控制机柜 |
|
防护等级 |
IP20 |
EMC干扰耐受性
|
EN 61000-4-2静电放电（ESD）抗扰度试验 |
4 kV接触放电，8 kV空气放电 |
|---|---|
|
EN 61000-4-3电磁场抗扰度试验 |
10 V/m（80-2700 MHz） |
|
EN 61000-4-4电快速瞬变脉冲群抗扰性试验 |
2 kV电源线，4 kV数据线 |
|
EN 61000-4-5浪涌电压抗扰度试验 |
电源线：2 kV（线/地），1 kV（线/线），4 kV数据线 |
|
EN 61000-4-6传导抗扰度试验 |
10 V（150 kHz-80 MHz） |
EMC辐射抗扰度
|
EN 55022 |
EN 55022 A级 |
|---|---|
|
FCC CFR47第15部分 |
FCC 47CFR第15部分，A级 |
认证
|
工业控制设备的安全性 |
cUL 508 |
|---|---|
|
信息技术设备的安全性 |
cUL 60950-1 |
可靠性
|
保修 |
60个月（详情请参考保修条款） |
|---|
交付清单和配件
|
需单独订购配件 |
快速以太网SFP模块、千兆以太网SFP模块、自动配置适配器ACA21-USB、终端线缆、Industrial Hivision网络管理软件 |
|---|---|
|
交付清单 |
MACH100设备、用于信号触点的接线盒、配有紧固螺丝的2个支架（已预先装配好）、带黏胶机架支脚、不发热装置线缆——欧洲型号 |
其他说明
|
产品文档 |
https://www.doc.hirschmann.com |
|---|---|
|
证书 |
https://www.doc.hirschmann.com/certificates.html |
|
软件下载 |
https://hirschmann-support.belden.com/en-US/downloads |
历史
|
更新和修订 |
修订编号：0.173 修订日期：2025年03月25日 |
|---|
信息
|
更新和修订 |
修订编号：0.173 修订日期：2025年03月25日 |
|---|
零件编号
| 货号 | 类型 |
|---|---|
| 943969201 | MACH102-8TP-F |
