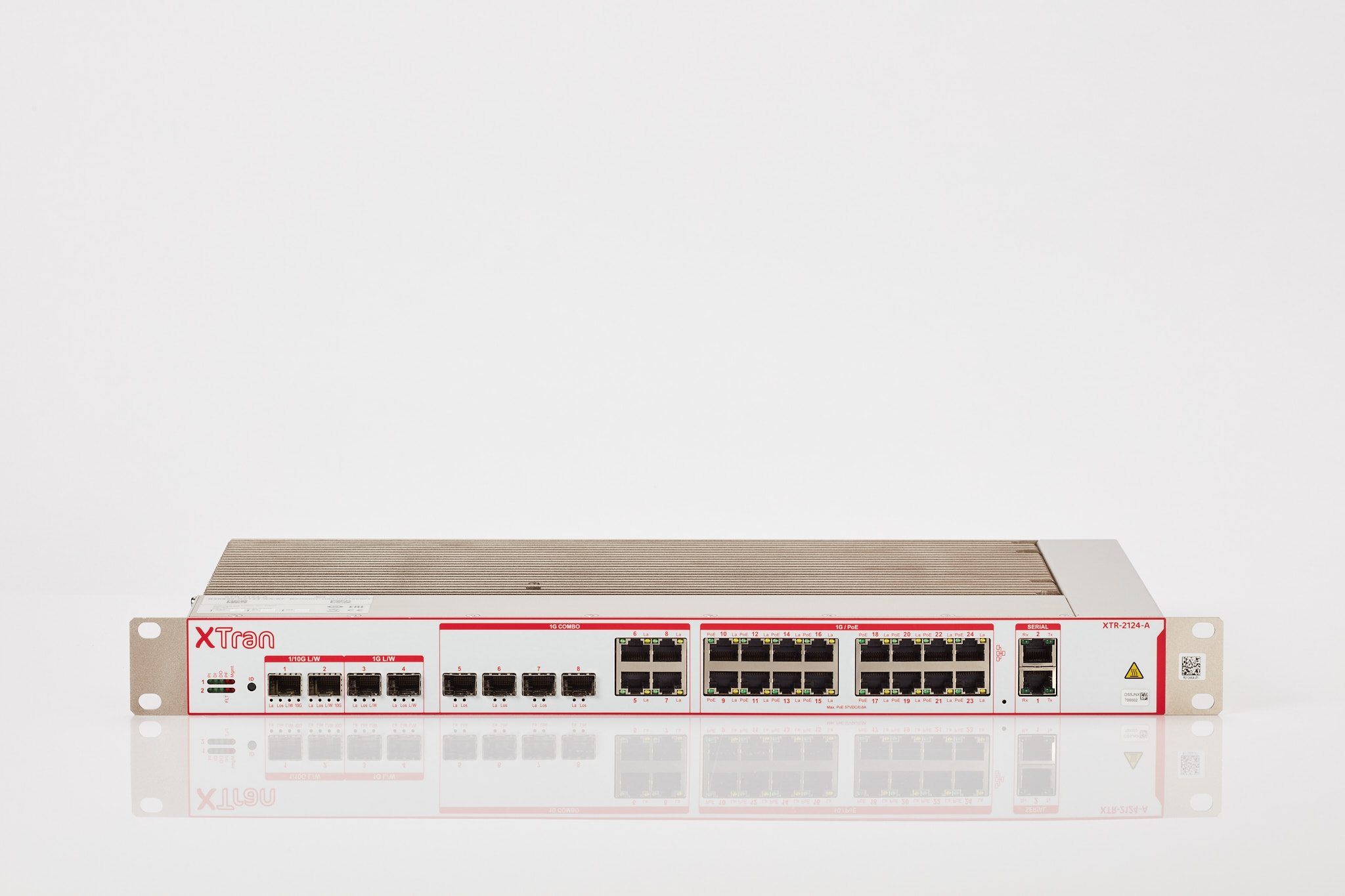

产品编号: XTR-2124-A

机架式 Xtran 节点，带 24 个端口

XTR-2124-A 是一款机架式高端口密度网络设备，属于 XTran 产品系列。 它将骨干网上的 MPLS-TP 传输与以太网接入端口上的第 2 层和第 3 层功能相结合，集成在一个工业 IP20 外壳中，可以安装在 19 英寸机架上。 XTR-2124-A 提供 24 个以太网端口和 2 个串行端口。 XTran Access 节点采用坚固耐用的设计，符合 EMC 标准。 XTR-2124-A 节点可用于构建独立网络，也可与模块化的 XTran 核心和聚合节点组合使用，作为 MPLS 接入网络。

  • 上架时间:
    全球
  • 状态:
    有源
XTR-2124-A
5 的 5

规格

Expand All

产品类别

访问节点

名称

S30926-R2124-XA

端口类型和数量

LAN/WAN 端口 (MPLS-TP)： 2 个 1/10Gbps SFP 端口（端口 1-2）（光纤）， 2 个 1Gbps SFP 端口（端口 3-4）（光/电）； LAN 端口 (L2/L3)： 4 个 1Gbps Combo RJ-45/SFP 端口（端口 5-8）（光/电）， 16 个 100/1000TX RJ-45 端口，支持 PoE/PoE（端口 9-24）+ & & +

广域网

端口 12：1/10Gbps SFP，端口 34：1Gbps SFP& + &

串行

2 个串行端口 RJ-45 (RS232/422/485)，以太网异步串行 RS232：Rx、Tx、RTS、CTS、GND，RS422/485：Rx、Tx。

SD卡插槽

1 个插槽：便于现场更换

数字输入

两个数字输入（=DI），用于检测开路或闭路电位自由触点。

线型/星型拓扑结构

任意

工作电压

冗余电源输入： 24-57VDC（最大电流 10A）。 PoE 操作需要 44-57VDC 节点输入电压，PoE 操作需要 50-57VDC 节点输入电压+

功耗

&小于 60W（不含 PoE 供电） 最大 PoE 供电功率 = 16 个端口共 400W，每个端口最大 30W+

交换

所有网络拓扑均支持低于 50 毫秒的保护切换（MPLS-TP）, 无阻塞 64 Gbps , 95 Mpps（二层吞吐量）, MTU 最高可达 9k , 32k 个 MAC 地址 , 4k 个二层组播条目 , 2k 个 VFI , 4k 个 MPLS 条目 , 支持 BFD 硬件

管理

自动配置和自动设置 DCN 管理，支持完整的 SNMP v3 管理（无需 CLI），每个 CSM 模块均配备管理端口，2 个输入触点可将本地告警转发至 TXCare 平台，2 个输出触点用于本地触发告警，可拆卸存储器方便现场更换 CSM，硬件支持的 OAM，通过 BFD 实现自动保护切换，通过 BFD 实现 LSP ping 和 LSP trace，基于 Y.1731 丢包和延迟的性能监控

诊断

基于 MPLS-TP OAM 增强功能的高级监控能力

安全性

管理通信加密 SNMP V3、基于 MAC 地址的 IP ACL、MAC 地址限制（限制每个 VLAN 允许的 MAC 地址数量）、粘性 MAC 地址（将学习到的 MAC 地址转换为静态并禁用 MAC 地址学习）、IEEE 802.1x 身份验证（TXCare NMS 上的 RADIUS 身份验证（登录））、SD 卡加密（加密 SD 卡上的配置数据）、WAN 链路上的 MACSec 加密 &

路由

VRF（虚拟路由和转发，即虚拟路由器）、VRRP（虚拟路由器冗余协议）、静态路由（通过 TXCare NMS 配置的静态路由）、动态路由（OSPF，即开放最短路径优先路由协议）、组播路由（通过 PIM-SM，即协议无关组播）、IGMP 查询器、DHCP 中继

MPLS 交换和转发

2k VFI, 4k 二层组播条目, 4k MPLS 条目, 32k MAC 地址, 95 Mpps（二层吞吐量）, BFD 硬件支持, MTU 最大可达 9k, 无阻塞 64 Gbps, 所有网络拓扑中均支持低于 50ms 的保护切换 (MPLS-TP)

服务质量 (QoS)

基于 VLAN 的服务 VLAN 可以映射到专用伪线，并进行严格的流量工程、VLAN 优先级处理（基于 IEEE 802.1p 标准）、DSCP 优先级处理（基于 IP 数据包的 DSCP 值）、LAN 端口（端口 5-24）每个端口 8 个队列、WAN 端口（端口 1-4）采用具有严格优先级和加权亏损轮询的分层调度器、MPLS 网络上每个服务的流量工程（带宽、突发大小、优先级等）。

MPLS-TP 服务

E-LINE 点对点服务 (VPWS)、E-LAN 二层 VPN、多点通信 (VPLS)、L3VPN 三层 VPN、环/子环逻辑以太网环 (ERPSv2)、E-TREE 多点通信仅允许根叶之间进行，1:1，ERP 逻辑环（<50ms 保护切换保护方案

管理软件

XTR-2124-A 可通过 TXCare 网络管理系统进行全面管理。 当 XTR-2124-A 用作独立网络时，可以将 TXCare 服务器连接到其中一个节点的管理端口（以太网端口 10），以实现集中管理。 TXCare 支持用户友好且快速的网络部署。 支持通过 SNMP v3 自动设置 DCN 和 OAM 功能进行持续监控

MTBF（Telcordia SR-332 问题 4）@ 25°C

63.8 Years

工作温度范围

-30°C 至 +65°C （-22°华氏度至 +149°华氏度）

注

冷启动可在 -20°F/-4°F 下进行°C°

储存温度范围

-30 至 75（-22 至 167 华氏度）° +°C ° °

相对湿度（无冷凝）

0-95 %

总宽度

482.6 mm

总高度

43.5 mm

总体深度

262 mm

重量

4.14 kg

安装类型

19 英寸

风冷

否

知识产权保护等级

IP20

基础标准

CE、EN 55032:2015 + A11:2020、EN IEC 61000-3-2:2019、EN 61000-3-3:2013 + A2:2021、EN 55035:2017 + A11:2020、EN IEC 61000-6-1:2019、EN IEC 61000-6-2:2019、EN IEC 61000-6-3:2021、EN IEC 61000-6-4:2019

工业控制设备的安全性

EN 62368-1:2014

电力公司

EN 61000-6-5:2015、EN 61850-3:2014 (§6.7)、IEEE 1613-2009 (§4)、IEEE1613-2013（第 5、7、8、9、10 条）

变电站

IEEE1613，EN 61850-3

运输

EN 50121-4:2016 + A1:2019

保修

标准期限 1 年（可延期）

需单独订购配件

DIN 电源适配器 100-264VAC/88-180VDC 106W@65（XTR 无 PoE 版本）：V30812-A5020-A117； DIN 电源适配器 90-264VAC/88-180VDC 228W@65（XTR 带 PoE 版本）：V30812-A5020-A118； DIN 电源适配器 85-264VAC/88-180VDC 420W@65（XTR 带 PoE 版本）：V30812-A5020-A119； Micro SD 存储卡（16GB Class 10，UHS-I）：V30812-A6073-C3°C °C °C

产品文档

可通过 Belden Solutions Portal 网站获取

证书

可通过 Belden Solutions Portal 网站获取

软件下载

可通过 Belden Solutions Portal 网站获取

更新和修订

版本号：0.48 版本日期：04-27-2026

更新和修订

版本号：0.48 版本日期：04-27-2026
