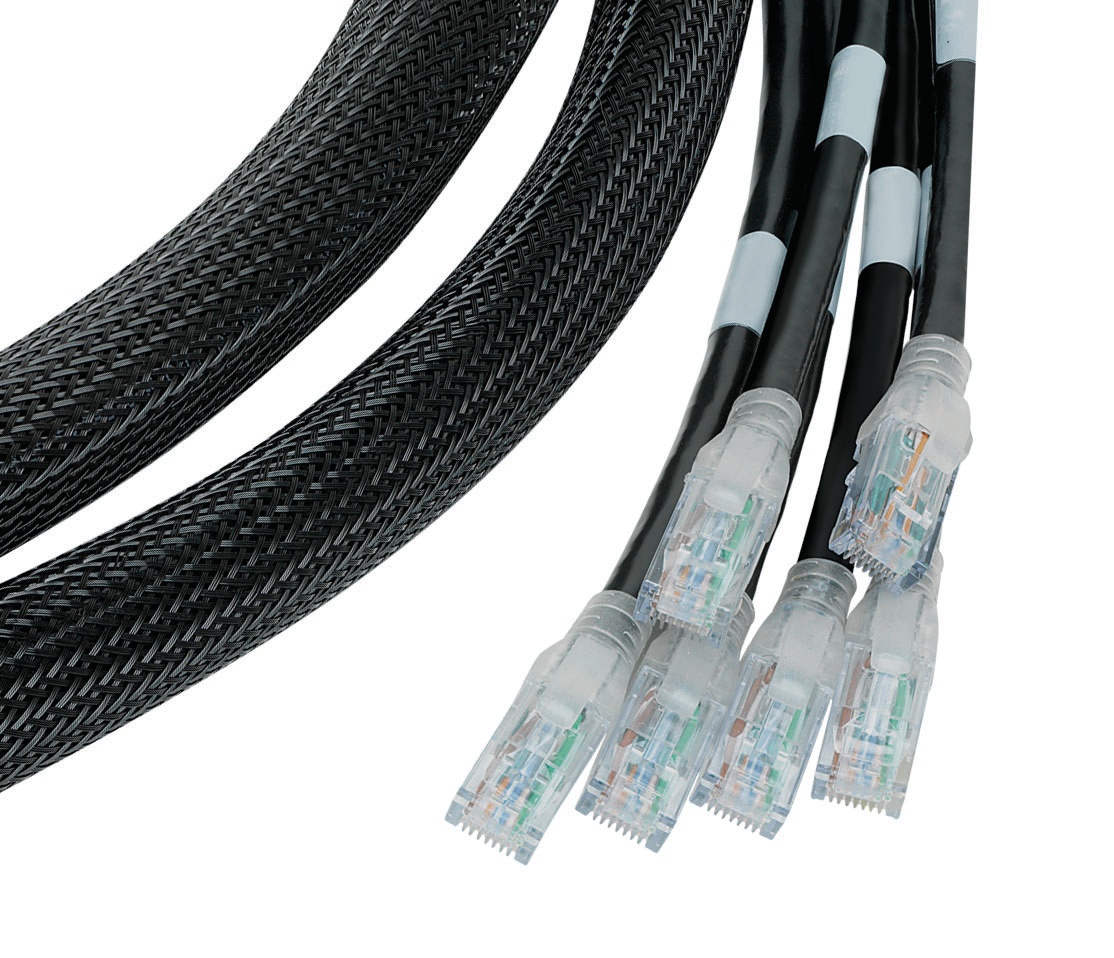

产品编号: 10GX UTP LSZH 预端接 6

10GX 铜预端接 6x UTP LSZH

10GX 铜预端接 6x UTP LSZH

  • 上架时间:
    全球
  • 状态:
    有源
10GX UTP LSZH 预端接 6
  • 10GX UTP LSZH 预端接 6
1 的 1

规格

Expand All

适合应用

水平和建筑物布线。 支持当前和未来的 6a 类和 6 类应用，例如：10GBase-T（10 千兆以太网）、1000Base-T（千兆以太网）、100 Base-T、10 Base-T、FDDI、ATM

导体

AWG Stranding Nominal Diameter No. of Pairs
26 Stranded 18 4

导体数

48

总对数

24

绝缘

Material
PE - Polyethylene (Foam)

内屏蔽

Material
Bi-Laminate (Alum+Poly)

外屏蔽

Type Material Coverage [%]
Braid Tinned Copper (TC) 30%

外层护套

Material Nominal Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.1 mm

接线图

T568A/B-T568A/B

包装

单独纸箱包装，内含测试报告

材料

Description Material Type
Plug Polycarbonate RJ45
Boot LSZH Snagless
Front Connection Phosphor Bronze with 50u inch Gold over Nickel Plating Blades

介电强度

2.5 kV 直流电

额定电流

1 A

绝缘电阻

5000 MOhm*km

最大接触电阻

20 mOhm

电压

Voltage Rating [V]
72 V DC

性能脚注1

与 ISO/IEC 11801-1:2017 相比，NEXT 和 RL 保证有 1dB 的裕度

性能脚注 2

低于 4Mhz 或高于 500Mhz 的性能数据仅供参考。

安装温度范围

0°C 至 +50°C

储存温度范围

-20°C 至 +60°C

工作温度范围

-20°C 至 +60°C

最小弯曲半径（整体线缆）

25 mm

插头/插孔兼容性

RJ45

端接接口

Termination Connection Durabilities
RJ45 Mated Connection 750 Cycles

ISO/IEC合规性

ISO/IEC 11801-1

数据类别

6A 类

TIA/EIA合规

ISO/IEC 11801-1:2017；EN 50173-1 Amd 1 Caregory 6A；ANSI/TIA/EIA 568 C.2 6A 类

环境空间

室内级（非立管或静压室级）

欧盟指令 2002/95/EC (RoHS)

是

适合性 - 室内

是

相关零件

10GX UTP 模块化插孔、10GX UTP 配线架

更新和修订

修订编号：0.86 修订日期：11-14-2022

更新和修订

修订编号：0.86 修订日期：11-14-2022


Report An Error

零件编号

货号 颜色 长度
CA24100010MA06 黑色 10 m
CA24100005MA06 黑色 5 m
CA24100015MA06 黑色 15 m
CA24100020MA06 黑色 20 m
CA24100025MA06 黑色 25 m
CA24100035MA06 黑色 35 m
CA24100040MA06 黑色 40 m
CA24100045MA06 黑色 45 m
CA24100050MA06 黑色 50 m
CA24106045MA06 蓝色 45 m
CA24106065MA06 蓝色 65 m
CA24108010MA06 蓝色 10 m
CA24106005MA06 蓝色 5 m
CA24109007MA06 白色 7 m
CA24109008MA06 白色 8 m
CA24109009MA06 白色 9 m
CA24109010MA06 白色 10 m
CA24109013MA06 白色 13 m
