产品编号: 49616A

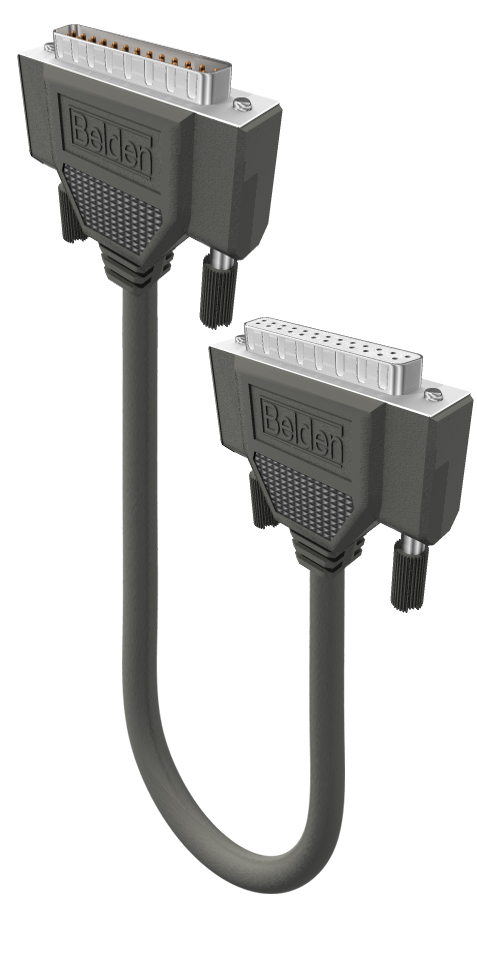

D-Sub 微型组件，10 英尺，（25）24 AWG（7x32）TC，S-R PVC/PVC，箔 +TC 编织护套，CM

二十五根 24 AWG 绞合（7x32）镀锡铜导体，S-R PVC 绝缘，Beldfoil® 加镀锡铜编织屏蔽，PVC 护套，十英尺长。

  • 上架时间:
    全球
  • 状态:
    有源
49616A
  • 49616A
1 的 1

规格

Expand All

导体

AWG Stranding Material Nominal Diameter No. of Conductors
24 7x32 TC - Tinned Copper 0.024 in 25

导体数

25

绝缘

Material Nominal Wall Thickness
SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.01 in

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Bi-Laminate (Alum+Poly) Beldfoil® 100%
Braid 2 Tinned Copper (TC) 65%

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.37 in 0.04 in

电压

UL Voltage Rating
300 V RMS (UL AWM Style 2464)

UL 温度等级

80°C （UL AWM 样式 2464）

NEC/(UL) 合规性

CM

UL AWM型号合规性

AWM 2464 (300 V 80°C)（仅限电缆）

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

UL额定电压

300 V RMS（UL AWM 2464 型）

静压室（是/否）

否

备注

模制手柄 100% 屏蔽，可防止 EMI/RFI。 所有镀锡连接器和公连接器均具有用于正极屏蔽接地连接的定位装置。 接线是点对点的，屏蔽层与连接器外壳相连。

更新和修订

修订编号：0.499 修订日期：02-03-2025

更新和修订

修订编号：0.499 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 长度 UPC
49616A 060S2 铬黄 10 ft 612825154112
