产品编号: 49746A

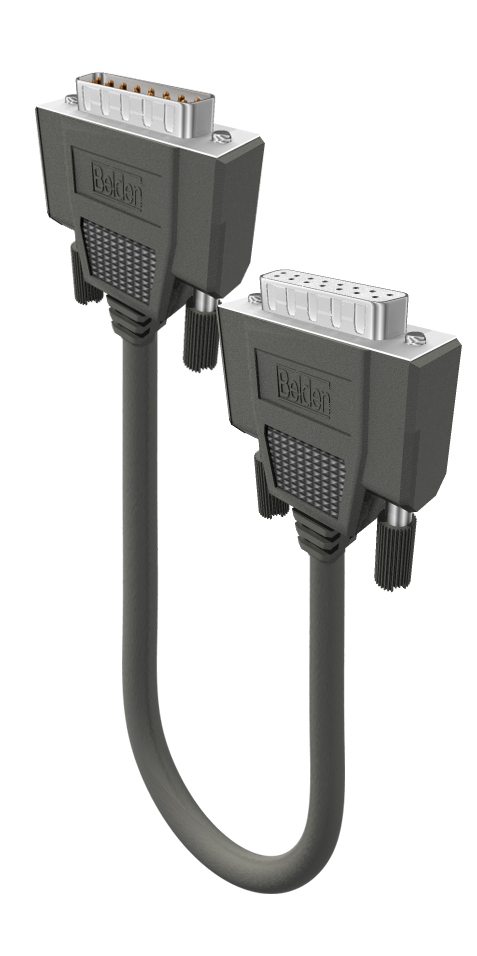

D-Sub 微型组件，10 英尺，（15）24 AWG（7x32）TC，S-R PVC/PVC，箔 +TC 编织护套，CM

十五根 24 AWG 绞合 (7x32) 镀锡铜导体，S-R PVC 绝缘，Beldfoil® 加镀锡铜编织屏蔽，PVC 护套，十英尺长。

  • 上架时间:
    全球
  • 状态:
    有源
49746A
  • 49746A
1 的 1

规格

Expand All

导体

AWG Stranding Material Nominal Diameter No. of Conductors
24 7x32 TC - Tinned Copper 0.024 in 15

导体数

15

绝缘

Material Nominal Wall Thickness
SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.01 in

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Bi-Laminate (Alum+Poly) Beldfoil® 100%
Braid 2 Tinned Copper (TC) 65%

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.3 in 0.035 in

电压

UL Voltage Rating
300 V RMS (UL AWM Style 2464)

UL 温度等级

80°C （UL AWM 样式 2464）

NEC/(UL) 合规性

CM

UL AWM型号合规性

AWM 2464 (300 V 80°C)（仅限电缆）

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

UL额定电压

300 V RMS（UL AWM 2464 型）

静压室（是/否）

否

备注

模制手柄 100% 屏蔽，有助于符合 FCC 要求并防止 EMI/RFI。 所有镀锡连接器和公连接器均具有用于正极接地连接的制动器。 接线是点对点的，屏蔽层与连接器外壳相连。

更新和修订

修订编号：0.499 修订日期：02-03-2025

更新和修订

修订编号：0.499 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 长度 UPC
49746A 060S2 铬黄 10 ft 612825154303
