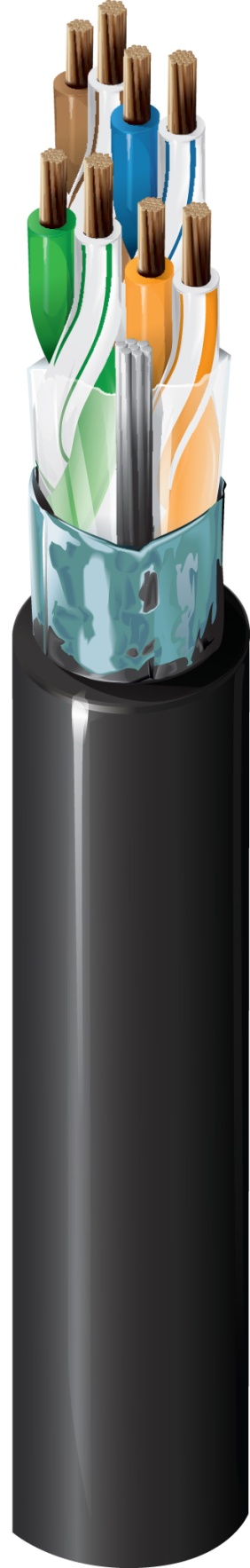

产品编号: 1300A

5e 类电缆，4 对，F/UTP，CMR/CMX/CMG

5e 类无线局域网电缆，4 对，24 AWG 实心裸铜导体，F/UTP - 箔屏蔽，立管 -CMR/CMX/CMG，耐油耐晒 PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1300A
  • 1300A
1 的 1

规格

Expand All

适合应用

Wi-Fi、无线局域网、户外天线、无线电、宽带、RF

导体

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Polyester + Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.265 in (6.73 mm) No

线缆外廓直径（标称）

0.265 in (6.73 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 90 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63.3 60.3 63.8 60.8 20.0 100 ± 15 100 ± 15
4 4.1 dB/100m 56.3 53.3 52.2 49.2 51.8 48.8 23.0 100 ± 15 100 ± 15
8 5.8 dB/100m 51.8 48.8 46.0 43.0 45.7 42.7 24.5 100 ± 15 100 ± 15
10 6.5 dB/100m 50.3 47.3 43.8 40.8 43.8 40.8 25.0 100 ± 15 100 ± 15
16 8.2 dB/100m 47.2 44.2 39.0 36.0 39.7 36.7 25.0 100 ± 15 100 ± 15
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.8 34.8 25.0 100 ± 15 100 ± 15
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 11.7 dB/100m 42.9 39.9 31.2 28.2 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 17.0 dB/100m 38.4 35.4 21.4 18.4 27.9 24.9 21.5 100 ± 15 100 ± 15
100 22.0 dB/100m 35.3 32.3 13.3 10.3 23.8 20.8 20.1 100 ± 15 100 ± 15
155 28.1 dB/100m 32.4 29.4 4.4 1.4 20.0 17.0 18.8
200 32.4 dB/100m 30.8 27.8 17.8 14.8 18.0

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

温度

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -25°C To +75°C -40°C To +75°C

弯曲半径

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.75 in (69.9 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

30 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，耐油，架空 - 承力吊索支撑

阻燃性/遇火反应

UL 1666 立管、FT4、IEEE 1202 垂直托盘燃烧测试

CPR合规性

CPR欧洲分级：Fca；CPR UKCA分级：Fca

NEC/UL合规性

第 800 条、CMR、CMX- 户外、CMG

CEC / C（UL）合规性

CMX-室外；CMG

ICEA合规性

S-116-732, S-56-434, S-99-689, S-100-685

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 100 MHz 以上的值仅供工程信息使用。 打印包括降序镜头标记。 工作温度随长度降低而变化。

更新和修订

修订编号：0.438 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.438 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1300A 010500 黑色 线盘 500 ft 612825111085 C
1300A 0101000 黑色 线盘 1,000 ft 612825111078 C
1300A 0105000 黑色 线盘 5,000 ft 612825313168
