规格
产品概述
| 适合应用 | 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等，防啮齿类动物, 抗压, 防刺穿 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

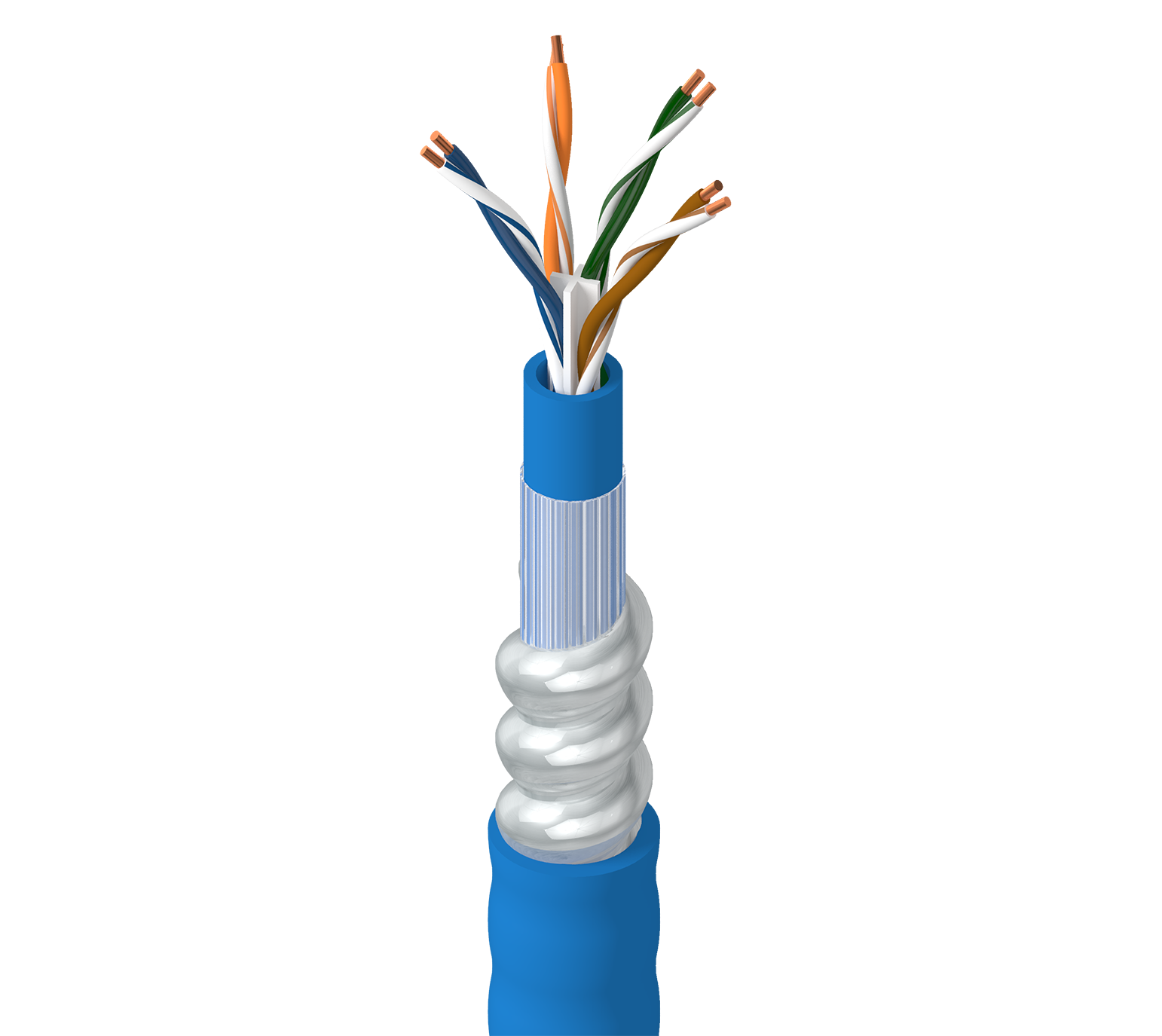

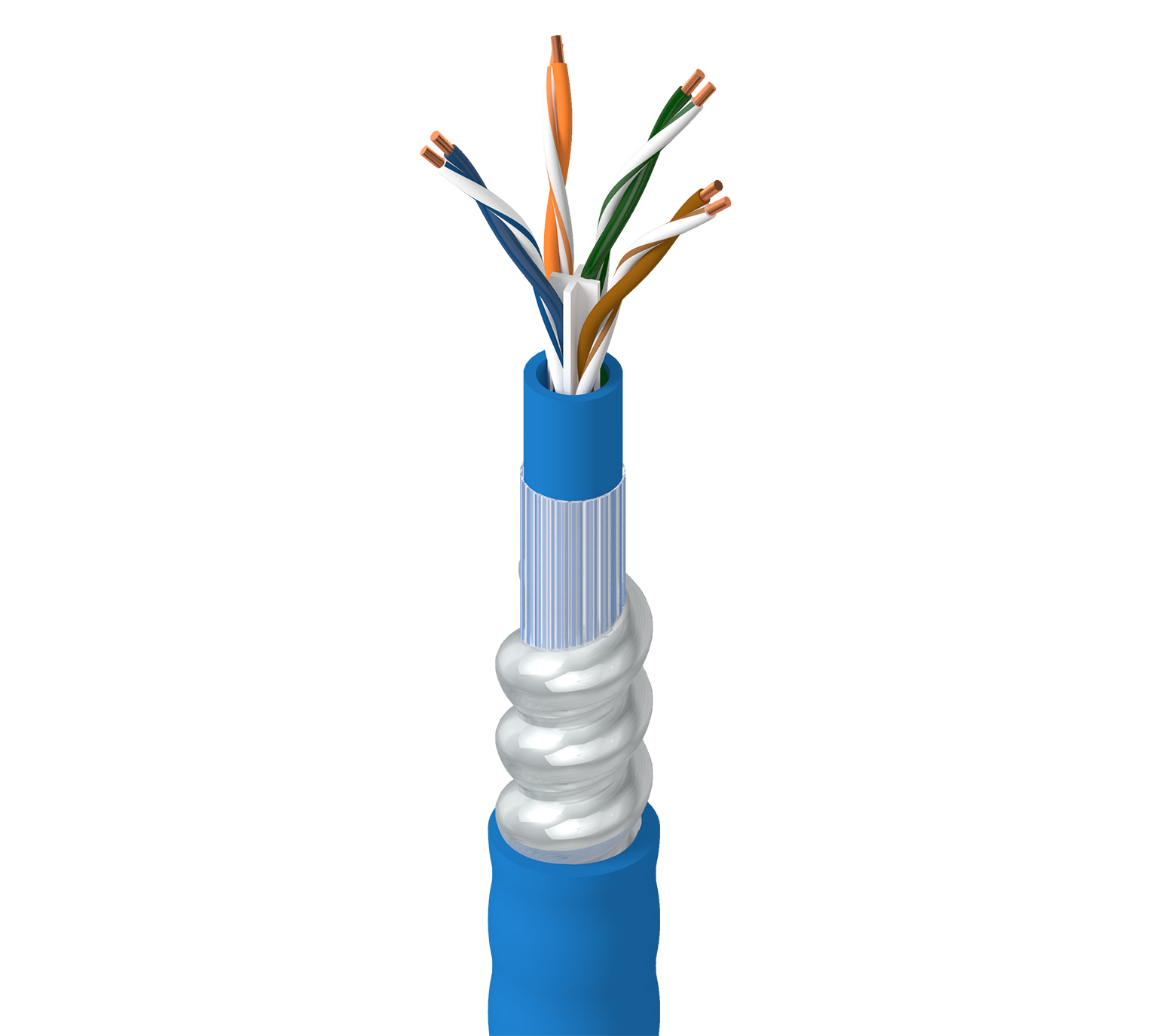

构造详情
导体
| 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 23AWG | 实心 | BC - 裸铜 | 4 |
绝缘
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
粘连线对 |
是 |
|---|
内护套
| 隔离层 | 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|---|
| PVC - 聚氯乙烯 | 0.235 in（5.97 mm） | 是 | |
| Center Member（专利名X-Spline®） |
铠装
| 铠装类型和材料 | 铠装直径 |
|---|---|
| AIA - 铝联锁铠装 | 0.510 in（13.0 mm） |
外层护套
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.600 in（15.2 mm） | 否 |
电气特性
电气设备
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km | 330 pF/100m |
延迟
| 频率 | 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|---|
| 100 MHz | 537.6 ns/100 | 45 ns/100m | 68% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合） | 最低TCL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 dB/100m | 74.3 | 72.3 | 72.3 | 70.3 | 67.8 | 64.8 | 20 | 100 ± 15 欧姆 | 40 |
| 4 | 3.78 dB/100m | 65.28 | 63.28 | 61.5 | 59.5 | 55.71 | 52.71 | 23.01 | 100 ± 15 欧姆 | 40 |
| 8 | 5.32 dB/100m | 60.77 | 58.77 | 55.45 | 53.45 | 49.69 | 46.69 | 24.52 | 100 ± 15 欧姆 | 40 |
| 10 | 5.95 dB/100m | 59.31 | 57.31 | 53.36 | 51.36 | 47.75 | 44.75 | 25 | 100 ± 15 欧姆 | 40 |
| 16 | 7.55 dB/100m | 56.25 | 54.25 | 48.7 | 46.7 | 43.67 | 40.67 | 25 | 100 ± 15 欧姆 | 37.96 |
| 20 | 8.47 dB/100m | 54.8 | 52.8 | 46.33 | 44.33 | 41.73 | 38.73 | 25 | 100 ± 15 欧姆 | 36.99 |
| 25 | 9.51 dB/100m | 53.35 | 51.35 | 43.84 | 41.84 | 39.79 | 36.79 | 24.32 | 100 ± 15 欧姆 | 36.02 |
| 31.25 | 10.67 dB/100m | 51.89 | 49.89 | 41.22 | 39.22 | 37.86 | 34.86 | 23.64 | 100 ± 15 欧姆 | 35.05 |
| 62.5 | 15.38 dB/100m | 47.38 | 45.38 | 31.99 | 29.99 | 31.83 | 28.83 | 21.54 | 100 ± 15 欧姆 | 32.04 |
| 100 | 19.8 dB/100m | 44.31 | 42.31 | 24.51 | 22.51 | 27.75 | 24.75 | 20.11 | 100 ± 15 欧姆 | 30 |
| 155 | 25.16 dB/100m | 41.46 | 39.46 | 16.3 | 14.3 | 23.95 | 20.95 | 18.77 | 100 ± 15 欧姆 | 28.1 |
| 200 | 28.98 dB/100m | 39.8 | 37.8 | 10.82 | 8.82 | 21.73 | 18.73 | 18 | 100 ± 15 欧姆 | 26.99 |
| 250 | 32.85 dB/100m | 38.35 | 36.35 | 5.5 | 3.5 | 19.79 | 16.79 | 17.32 | 100 ± 15 欧姆 | 26.02 |
电压
| UL额定电压 |
|---|
| 300 V (CM) |
机械特性
温度
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 75°C | -25°C至+75°C | -40°C至+75°C | -25°C至+75°C |
弯曲半径
| 安装最小值 |
|---|
| 7.2 in（180 mm） |
|
最大拉伸张力 |
200 lb（91 kg） |
|---|---|
|
线缆毛重 |
120 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，室外，耐晒 |
|---|---|
|
阻燃性/遇火反应 |
UL 1666 立管 |
|
CPR合规性 |
CPR Euroclass: Fca |
|
NEC/UL合规性 |
CMR第800条 |
|
CEC / C（UL）合规性 |
CMG， HL， CSA CMG |
|
IEEE合规性 |
IEEE 802.3bt 1型、2型、3型、4型 |
|
NEMA合规性 |
ANSI/NEMA WC-66 |
|
数据类别 |
6类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6类 |
|
第三方性能验证 |
6类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 |
|---|
历史
|
更新和修订 |
修订编号：0.129 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 |
|---|
| 127925R 0101000 |
| 127925R 0105000 |
| 127925R J221000 |
| 127925R J225000 |
