产品系列 |
I/O系统：主动式 - 单机 |
|---|---|
|
产品子系列 |
LioN-M |
|
商品描述 |

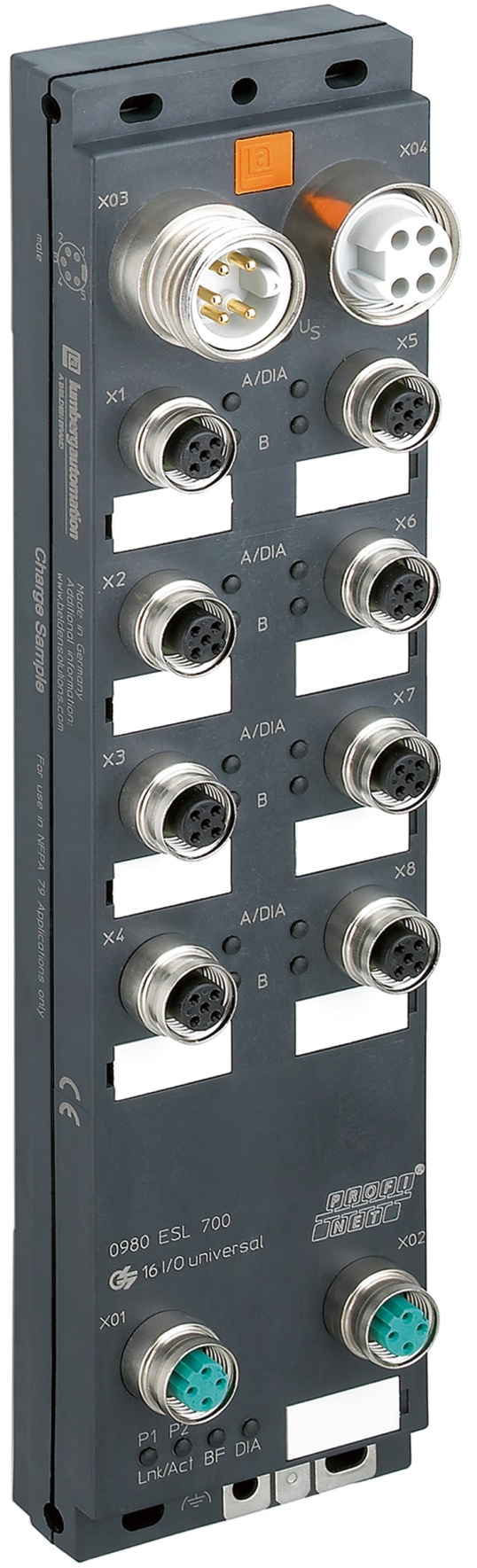

0980 ESL 700 |
|
设备类型 |
I/O模块 |
|
协议 |
PROFINET |
|
I/O功能 |
16DIO |
|
总线连接 |
M12，4极，D码 |
|
电源连接（系统供电） |
7/8"电源，5极 |
|
I/O连接 |
M12，5极，A码 |
|
I/O类型 |
数字输入/输出（通用） |
|
外壳材料 |
PBT + ASA |
|---|---|
|
外壳颜色 |
黑色 |
|
防护等级/IP等级** |
IP67 |
|
是否封装 |
否 |
|
尺寸（宽x高x深） |
60 mm x 40 mm x 243 mm |
|
重量 |
390 g |
|
环境温度（运行）* |
-10 °C至60 °C |
|
抗振能力 |
10g/5至500Hz |
|
抗冲击性 |
50g/11ms |
|
平均无故障时间（MTTF） |
529年，依据Telcordia SR-332 (2011) 20°C条件下得出的结果 |
|
触点基材 |
M12，D码，铜锡合金，镀金 | 7/8"铜锌合金，镀金 |
|
触点载体材料 |
PA / TPU |
|
O形圈材料 |
FKM |
|
安装 |
2孔螺丝安装。使用标准M4 x 25 / 30螺丝配合齿形锁紧垫圈（参见DIN125）和自锁螺母 |
|
紧固扭矩（固定螺丝） |
M4：1 Nm |
|
紧固扭矩（接地连接（FE）） |
M4：1 Nm |
|
紧固扭矩（总线连接） |
M12：0.5 Nm |
|
紧固扭矩（电源连接） |
7/8": 1.5 Nm |
|
紧固扭矩（I/O连接） |
M12：0.5 Nm |
|
随附零件 |
可贴标签：15个，密封盖：4个M12 |
|
协议 |
PROFINET |
|---|---|
|
连接 |
M12 LAN，4极，D码 |
|
连接数量 |
2 |
|
Netload等级 |
I |
|
规格 |
V2.3X |
|
合格等级 |
B |
|
性能等级 |
RT（交换机支持IRT） |
|
传输速率 |
快速以太网（10/100Mbit/s），全双工 |
|
传输方式 |
100BASE-TX，具备自动协商和自动交叉功能 |
|
周期时长/更新速率 |
最小值4ms |
|
寻址 |
DCP |
|
共享设备 |
不支持 |
|
拓扑探测 |
LLDP，SNMP V1 |
|
轻松更换设备 |
支持，基于LLDP |
|
支持的网络协议（其他） |
ARP，HTTP，Ping，SNMP V1，TCP/IP |
|
连接模块电源电压 |
7/8"电源，5极 |
|---|---|
|
连接数量 |
2 |
|
连接器载流容量 |
最大值9A |
|
模块电源电压（标称） |
24V直流电（SELV/PELV） |
|
模块电源电压（范围） |
19V DC至30V DC |
|
电流消耗（典型值） |
100 mA （24 V DC条件下） |
|
反接保护 |
是 |
|
状态指示器（系统电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
|
连接传感器电源电压 |
通过模块电源连接器 |
|
连接器载流容量 |
最大值9A |
|
传感器电源电压（标称） |
24V直流电（SELV/PELV） |
|
传感器电源电压（范围） |
19V DC至30V DC |
|
反接保护 |
是 |
|
状态指示器（传感器电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
|
连接器执行器电源电压 |
通过模块电源连接器 |
|
连接器载流容量 |
最大值9A |
|
执行器电源电压（标称） |
24V直流电（SELV/PELV） |
|
执行器电源电压（范围） |
19V DC至30V DC |
|
反接保护 |
是 |
|
状态指示器（执行器电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
|
数字输入通道数量 |
最多16，通用 |
|---|---|
|
连接 |
M12，5极，A码 |
|
端口数量 |
8x，X1至X8 |
|
通道类型 |
3型，遵照IEC61131-2 |
|
传感器供电 |
每个端口最大200 mA（30°C条件下） |
|
输入布线 |
2-，3-，4-线 |
|
标称电压 |
通过US（模块电源）供电，为24V直流电 |
|
标称电流 |
典型值5 mA |
|
传感器类型 |
PNP |
|
输入电压范围“0”信号 |
-3 V DC …+5 V DC |
|
输入电压范围“1”信号 |
11 V DC … 30 V DC |
|
输入滤波器时间 |
3 ms，固定 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
状态指示器（输入） |
每个通道对应黄色LED灯 |
|
诊断指示器 |
各端口亮红色LED灯 |
|
数字输出通道数量 |
最多16，通用 |
|---|---|
|
连接 |
M12，5极，A码 |
|
端口数量 |
8x，X1至X8 |
|
各通道输出电流 |
最大1.6 A |
|
通道类型 |
分组交换 |
|
输出布线 |
2-，3-线 |
|
标称电压 |
通过UL提供24 V DC（执行器电源） |
|
各模块输出电流 |
最大值9A |
|
电气隔离 |
否 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
过载特性 |
自动切换开关状态 |
|
状态指示器（输出） |
每个通道对应黄色LED灯 |
|
诊断指示器 |
各通道亮红色LED灯 |
|
US（系统电源电压）/FE |
500V直流电 |
|---|---|
|
US/UL（执行器电源电压） |
500V直流电 |
|
UL / FE |
500V直流电 |
|
总线连接/FE |
2000V直流电 |
|
EMC指令 |
2014/30/EU |
|---|---|
|
EN 61000-4-2静电放电（ESD） |
标准B；4kV接触放电，8kV空气放电 |
|
EN 61000-4-3电磁场 |
标准A；场强度：10V/m |
|
EN 61000-4-4快速瞬变（爆发） |
标准B，2kV |
|
EN 61000-4-5浪涌电压 |
标准B；直流电源线：±0.5 kV/±0.5 kV（对称/非对称）；线缆长度≤30m的I/O端口 |
|
EN 61000-4-6传导抗扰度 |
标准A；测试电压10V |
|
EN55022无线电干扰特性 |
A级 |
|
CE |
是 |
|---|---|
|
RoHS合规 |
是 |
|
UL |
cULus认证，UL 508 |
|---|---|
|
UL申请号 |
E230848 |
|
PNO |
是 |
|
防护等级/IP等级 注 |
** *仅适用于搭配Hirschmann / Lumberg Automation连接器安装并锁紧时 |
|---|---|
|
系统电源连接备注 |
**请勿带电连接/断开！ |
|
更新和修订 |
修订编号：0.62 修订日期：2023年05月24日 |
