产品系列 |
I/O系统：主动式 - 单机 |
|---|---|
|
产品子系列 |
利奥恩-安全 |
|
商品描述 |

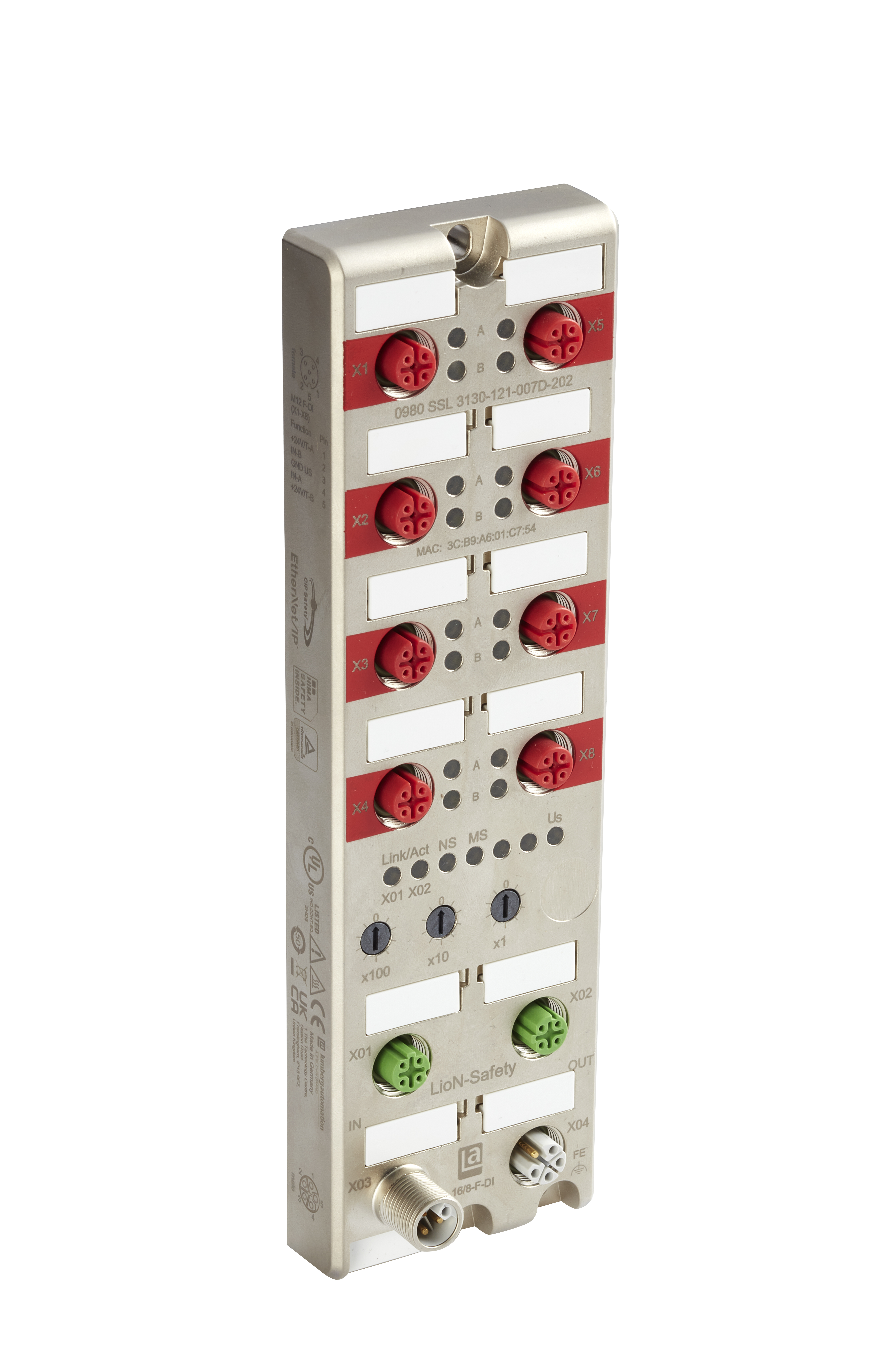

0980 SSL 3130-121-007D-202 |
|
设备类型 |
FS I/O 设备 |
|
协议 |
CIP安全 |
|
I/O功能 |
16/8 FS DI |
|
总线连接 |
M12 LAN，4极，D码 |
|
电源连接（系统供电） |
M12电源，5极，L码 |
|
I/O连接 |
M12，5极，A码 |
|
I/O类型 |
功能安全数字输入 |
|
外壳材料 |
金属，锌压铸 |
|---|---|
|
外壳电镀 |
镍，哑光 |
|
外壳颜色 |
金属灰 |
|
防护等级/IP等级** |
IP65，IP67， IP69K |
|
是否封装 |
是 |
|
尺寸（宽x高x深） |
60 mm x 31 mm x 200 mm |
|
重量 |
大约 500 g |
|
环境温度（运行）* |
-40 °C至70 °C ( |
|
环境温度（存储/运输） |
-40 °C至85 °C |
|
允许湿度（运行） |
5%至98%（UL应用时最大值为80%） |
|
允许湿度（存储/运输） |
5%至98%（UL应用时最大值为80%） |
|
气压（运行） |
70kPa至106kPa（最高海拔3000m） |
|
气压（存储/运输） |
70kPa至106kPa（最高海拔3000m） |
|
阻燃等级 |
UL 94（IEC 61010） |
|
防护等级 |
III，IEC 61140，EN 61140，VDE 0140-1 |
|
污染等级 |
依据EN 60664-1，VDE 0110-1为3 |
|
抗振能力 |
15g/5至500Hz |
|
抗冲击性 |
50g/11ms |
|
平均无故障时间（MTTF） |
107年。符合EN ISO 13849-1标准 |
|
触点基材 |
M12，D码，铜锡合金，镀金|M12电源，L码，铜镍合金，镀金 |
|
触点载体材料 |
PA |
|
O形圈材料 |
FKM |
|
安装 |
2孔螺丝安装。使用标准M4 x 25 / 30螺丝配合齿形锁紧垫圈（参见DIN125）和自锁螺母 |
|
紧固扭矩（固定螺丝） |
M4：1 Nm |
|
紧固扭矩（接地连接（FE）） |
M4：1 Nm |
|
紧固扭矩（总线连接） |
M12：0.5 Nm |
|
紧固扭矩（电源连接） |
M12：0.5 Nm |
|
紧固扭矩（I/O连接） |
M12：0.5 Nm |
|
随附零件 |
可贴标签：15个，密封盖：5个M12 |
|
SIL/ SIL CL （IEC 62061/ IEC 61508） |
最多3 |
|---|---|
|
性能等级 IL （ISO 13849） |
最高 E |
|
类别猫。（ISO 13849） |
最多4 |
|
每小时故障概率 （PFH） |
1,32 E-9 |
|
任务时间 |
20年 |
|
安全反应时间 |
42毫秒 |
|
安全数字输入 |
16/8 |
|
安全数字输出 |
- |
|
协议（EtherNet/IP） |
EtherNet/IP |
|---|---|
|
安全通信 |
CIP安全 |
|
连接 |
M12 LAN，4极，D码 |
|
连接数量 |
2 |
|
规格 |
CIP V3.2x，适合CIP V1.2x的EIP改装版 |
|
传输速率 |
快速以太网（10/100Mbit/s），全双工 |
|
传输方式 |
100BASE-TX，具备自动协商和自动交叉功能 |
|
周期时长/请求数据包间隔（RPI） |
最小值1ms |
|
寻址 |
BootP，DHCP，旋转地址开关 |
|
地址开关范围 |
0到255dec |
|
连接类型 |
专属所有者，仅输入，仅收听 |
|
CIP消息连接限制 |
6 |
|
CIP I/O连接限制 |
3 |
|
设备级环（DLR） |
支持，基于信标 |
|
快速连接（QC） |
支持，≤ 500 ms |
|
支持的网络协议（其他） |
ACD，ARP，BootP，DHCP，HTTP，IGMP，Ping，TCP/IP |
|
OPC UA |
循环数据读写，诊断数据，事件数据 |
|---|---|
|
MQTT |
循环数据读写，诊断数据，事件数据 |
|
REST API |
循环数据读写，诊断数据，事件数据 |
|
CoAP |
循环数据读写，诊断数据，事件数据 |
|
连接模块电源电压 |
M12电源，5极，L码 |
|---|---|
|
连接数量 |
2 |
|
连接器载流容量 |
最大值16A |
|
模块电源电压（标称） |
24V直流电（SELV/PELV） |
|
模块电源电压（范围） |
18V DC至30V DC |
|
电流消耗（典型值） |
典型值 180mA （24 V DC 时） |
|
反接保护 |
是 |
|
状态指示器（系统电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
|
连接传感器电源电压 |
M12电源，5极，L码 |
|
连接器载流容量 |
最大值16A |
|
传感器电源电压（标称） |
24V直流电（SELV/PELV） |
|
传感器电源电压（范围） |
18V DC至30V DC |
|
反接保护 |
是 |
|
状态指示器（传感器电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
|
连接器载流容量 |
最大值16A |
|
执行器电源电压（标称） |
24V直流电（SELV/PELV） |
|
执行器电源电压（范围） |
18V DC至30V DC |
|
反接保护 |
是 |
|
状态指示器（执行器电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
|
数字输入通道数量 |
最多16 |
|---|---|
|
连接 |
M12，5极，A码 |
|
端口数量 |
8x，X1至X8 |
|
通道类型 |
3型，遵照IEC61131-2 |
|
输入布线 |
2-，3-，4-线 |
|
标称电压 |
通过US（模块电源）供电，为24V直流电 |
|
标称电流 |
典型值3 mA |
|
传感器供电 |
每个端口最大1500mA |
|
传感器类型 |
PNP |
|
输入电压范围“0”信号 |
-3 V DC …+5 V DC |
|
输入电压范围“1”信号 |
11 V DC … 30 V DC |
|
输入滤波器时间 |
可配置 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
诊断指示器 |
各通道亮白色或黄色LED灯 |
|
状态指示器（输出） |
各通道亮白色或黄色LED灯 |
|---|---|
|
诊断指示器 |
各通道亮红色LED灯 |
|
US（系统电源电压）/FE |
32V DC（钳位电压） |
|---|---|
|
US/UL（执行器电源电压） |
500V直流电 |
|
UL / FE |
32V DC（钳位电压） |
|
总线连接/FE |
2000V直流电 |
|
EMC指令 |
2014/30/EU |
|---|---|
|
EN 61000-4-2静电放电（ESD） |
标准B；4kV接触放电，8kV空气放电 |
|
EN 61000-4-3电磁场 |
标准A；场强度：10V/m |
|
EN 61000-4-4快速瞬变（爆发） |
标准B，2kV |
|
EN 61000-4-5浪涌电压 |
标准B；直流电源线：±0.5 kV/±0.5 kV（对称/非对称）；线缆长度≤30m的I/O端口 |
|
EN 61000-4-6传导抗扰度 |
标准A；测试电压10V |
|
EN55022无线电干扰特性 |
A级 |
|
EN55032无线电干扰特性 |
A级 |
|
CE |
是 |
|---|---|
|
RoHS合规 |
是 |
|
中国RoHS合规 |
是 |
|
FS认证 |
TÜV（莱茵兰）IEC 61508， ISO 13849 |
|---|---|
|
UL |
cULus认证，UL 61010-1 |
|
CSA |
是，通过UL |
|
ODVA |
是 |
|
IO-Link |
是 |
|
防护等级/IP等级 注 |
**仅适用于搭配Hirschmann / Lumberg Automation连接器安装并锁紧时 |
|---|---|
|
系统电源连接备注 |
**请勿带电连接/断开！ |
